การชุบแข็งเป็นขั้นตอนการทำให้เย็นอย่างรวดเร็วที่ใช้ในการอบชุบความร้อน โดยส่วนใหญ่ใช้หลังจากอบเหล็กออสเทนไนซ์ เพื่อ "ตรึง" โครงสร้างจุลภาคที่ให้ผลลัพธ์ที่ต้องการ ความแข็งและความแข็งแกร่งที่สูงขึ้น วิธีนี้ได้ผลดีกว่าการทำให้เย็นลงอย่างช้าๆ พูดง่ายๆ ก็คือ คุณให้ความร้อนแก่โลหะจนถึงอุณหภูมิที่เหมาะสม คงอุณหภูมินั้นไว้เป็นเวลานานพอ แล้วจึงทำให้เย็นลงอย่างรวดเร็วพอที่อะตอมจะไม่มีเวลาจัดเรียงตัวใหม่เป็นโครงสร้างที่อ่อนตัวลง
การดับไฟอย่างรวดเร็วมีประสิทธิภาพสูง แต่ก็เป็นหนึ่งในวิธีที่ง่ายที่สุดในการสร้างความเสี่ยงเช่นกัน: รอยแตก การบิดเบี้ยว ความเครียดตกค้าง และความแข็งที่ไม่สม่ำเสมอ หากกระบวนการผลิตไม่เหมาะสมกับโลหะผสม รูปทรง และการใช้งาน
คู่มือนี้อธิบายว่าการชุบแข็งคืออะไร เกิดอะไรขึ้นกับโลหะระหว่างการชุบแข็ง และ... สี่ขั้นตอนของการดับเย็นรวมถึงสารที่ใช้ในการชุบแข็งทั่วไป (น้ำ น้ำมัน โพลิเมอร์ อากาศ) ตัวอย่างการใช้งานจริง และความสัมพันธ์ระหว่างการชุบแข็งกับการอบคืนตัว และข้อกำหนด "ชุบแข็งและอบคืนตัว" ที่คุณเห็นในแบบร่าง
ข้อควรระวังด้านความปลอดภัย: การชุบแข็งเกี่ยวข้องกับชิ้นส่วนที่ร้อน น้ำมันไวไฟ และไอ/ไอน้ำ ควรใช้อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม เข้ารับการฝึกอบรม และใช้อุปกรณ์ที่ถูกต้อง บทความนี้มีวัตถุประสงค์เพื่อให้ข้อมูล ไม่ใช่ขั้นตอนด้านความปลอดภัย
การชุบแข็ง: คำจำกัดความอย่างง่าย (ความหมายทางวิศวกรรม)
การดับ คือ ระบายความร้อนอย่างรวดเร็ว การหลอมโลหะด้วยความร้อนสูง โดยปกติเพื่อให้ได้โครงสร้างจุลภาคและคุณสมบัติทางกลที่ต้องการ
ในการอบชุบเหล็ก เป้าหมายหลักคือการเปลี่ยนออสเทนไนต์ให้กลายเป็น... มาร์เทนไซต์ (เฟสแข็ง) การก่อตัวของมาร์เทนไซต์ต้องอาศัยการเย็นตัวเร็วกว่าระยะเวลาที่กำหนด อัตราการระบายความร้อนวิกฤตหากการระบายความร้อนช้าเกินไป คุณอาจก่อให้เกิดการก่อตัวของสิ่งใหม่ๆ แทน เพิร์ลไลต์ or เบนไนต์ซึ่งโดยทั่วไปแล้วจะอ่อนกว่ามาร์เทนไซต์
การทำให้เย็นตัวอย่างรวดเร็วในทางเคมี เทียบกับ การทำให้เย็นตัวอย่างรวดเร็วในกระบวนการอบชุบความร้อน
ในวิชาเคมี คุณอาจพบคำว่า “quenching” ซึ่งหมายถึง “การหยุดปฏิกิริยา” (เช่น การดับปฏิกิริยาของสารตัวกลาง) โดยหลักการแล้วคล้ายกัน คือการหยุดบางสิ่งบางอย่างอย่างรวดเร็ว แต่บทความนี้จะเน้นไปที่... การชุบแข็งเป็นกระบวนการอบชุบความร้อน สำหรับโลหะ
จะเกิดอะไรขึ้นเมื่อคุณทำให้โลหะเย็นตัวอย่างรวดเร็ว?
เมื่อคุณดับกระหาย สิ่งสำคัญสองอย่างจะเกิดขึ้นพร้อมกัน:

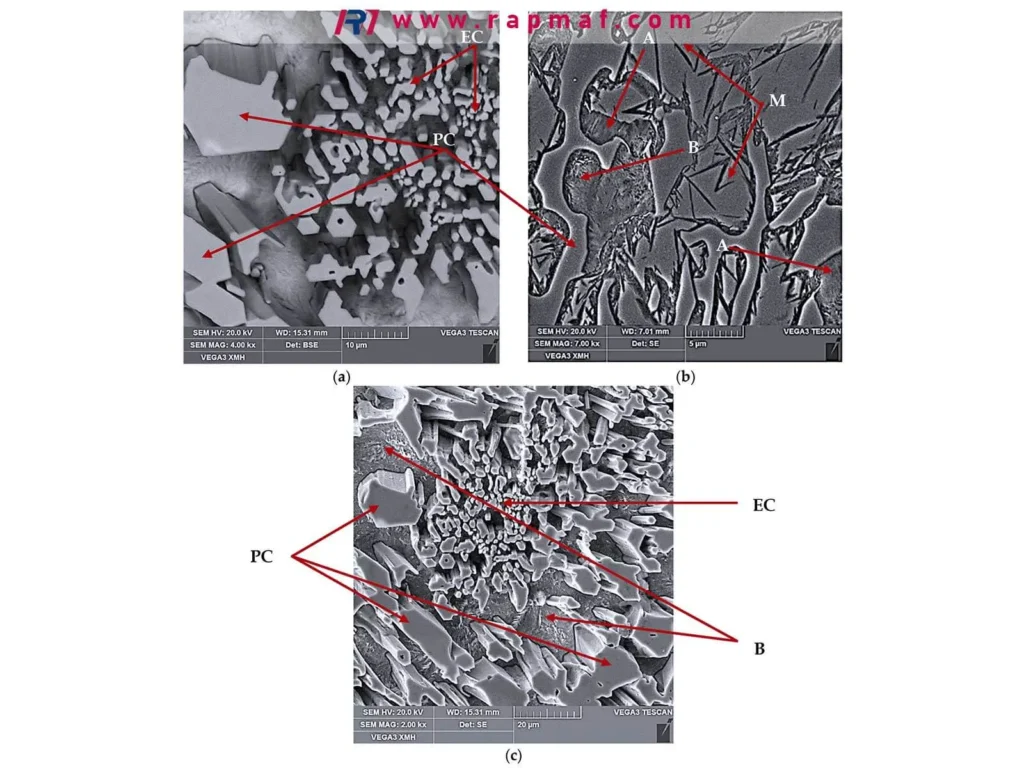

- การเปลี่ยนแปลงเฟส/โครงสร้างจุลภาค
- ในเหล็กกล้า การระบายความร้อนอย่างรวดเร็วจะกระตุ้นให้เกิดการเปลี่ยนแปลงที่เพิ่มความแข็ง (เช่น มาร์เทนไซต์)
- ผลลัพธ์ที่แน่นอนขึ้นอยู่กับ... โลหะผสม องค์ประกอบและอัตราการเย็นตัว
- ความแตกต่างของอุณหภูมิทำให้เกิดความเครียด
- พื้นผิวจะเย็นตัวลงก่อน ส่วนแกนกลางจะเย็นตัวลงตามหลัง
- ส่วนต่างๆ ของรูปทรงเรขาคณิตจะเย็นตัวลงในอัตราที่แตกต่างกัน (ส่วนหนาและส่วนบาง มุมแหลม และรูต่างๆ)
- ความไม่สอดคล้องกันนั้นก่อให้เกิด ความเครียดตกค้าง และสามารถทำให้ การบิดเบือน or กรอบ—โดยเฉพาะอย่างยิ่งในเหล็กกล้าคาร์บอนสูงหรือชิ้นส่วนที่มีขอบคม
กลยุทธ์การระบายความร้อนที่ดีต้องสร้างสมดุลระหว่าง:
ข้อกำหนดด้านความแข็ง + ความทนทานต่อการบิดเบี้ยว + ความเสี่ยงต่อการแตกร้าว + ต้นทุน/ปริมาณงาน.
กระบวนการชุบแข็งในการอบชุบความร้อน (ขั้นตอนทั่วไป)
แม้ว่าสูตรอาหารที่แน่นอนจะขึ้นอยู่กับ... โลหะผสม และตามมาตรฐาน (ASTM/SAE/AMS) กระบวนการชุบแข็งเหล็กโดยทั่วไปจะมีลักษณะดังนี้:
- อุ่นเครื่องก่อน (ไม่จำเป็น)
- ช่วยลดการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันและปรับปรุงความสม่ำเสมอของอุณหภูมิ
- นิยมใช้กับเหล็กกล้าสำหรับเครื่องมือและชิ้นส่วนที่ซับซ้อน
- ออสเทนไนซ์
- ให้ความร้อนจนถึงบริเวณออสเทนไนต์ (อุณหภูมิขึ้นอยู่กับเกรด)
- ตั้งทิ้งไว้ตามเวลาที่กำหนดเพื่อให้ได้อุณหภูมิที่สม่ำเสมอและการละลายของคาร์ไบด์ตามที่ต้องการ
- ดับ
- การระบายความร้อนอย่างรวดเร็วในตัวกลางที่เลือก (น้ำมัน น้ำ โพลิเมอร์ อากาศ ก๊าซ)
- การกวนและการจัดวางชิ้นส่วนมีความสำคัญ
- อารมณ์
- ให้ความร้อนซ้ำด้วยอุณหภูมิที่ต่ำลงเพื่อลดความเปราะและคลายความเครียด
- ปรับค่าความแข็ง/ความเหนียวให้อยู่ในช่วงเป้าหมาย
นี่คือเหตุผลที่คุณมักเห็น “ดับและอารมณ์“รวมกัน การชุบแข็งมักจะเพิ่มความแข็ง แต่ก็อาจทำให้ชิ้นส่วนเปราะเกินไปจนใช้งานไม่ได้”
สี่ขั้นตอนของการดับเย็น (เหตุใดอัตราการเย็นตัวจึงไม่คงที่)

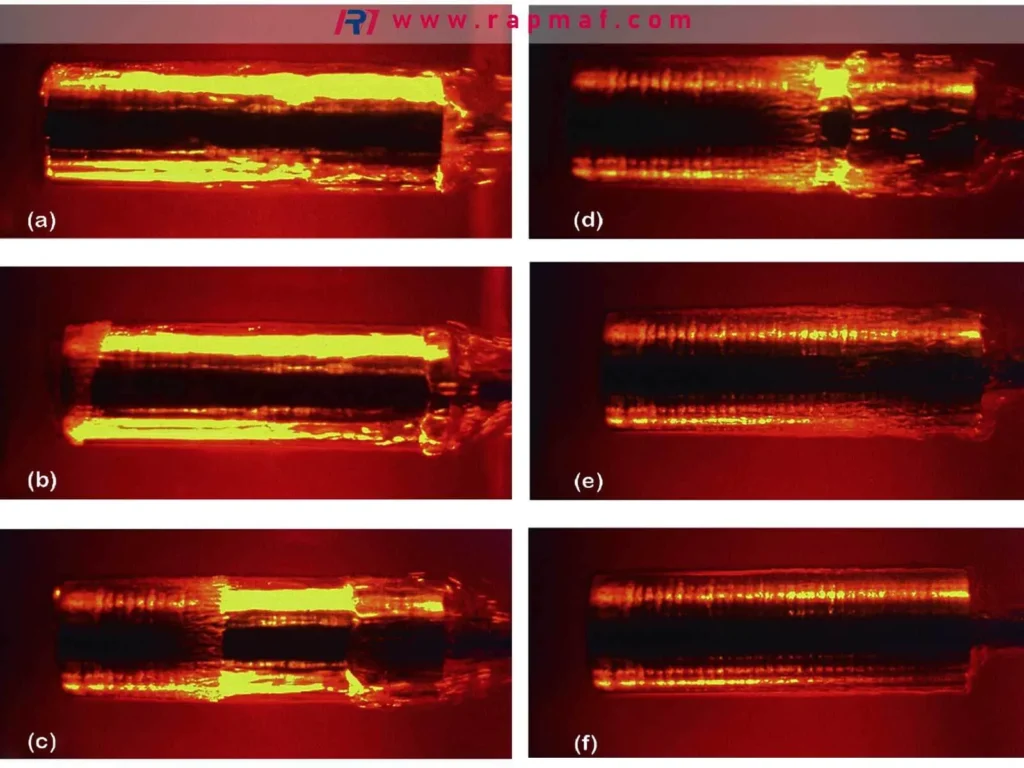

เมื่อชิ้นส่วนที่ร้อนถูกจุ่มลงในของเหลวที่ทำให้เย็นตัวลง การเย็นตัวจะเกิดขึ้นในสี่ขั้นตอนที่สามารถระบุได้ การเข้าใจขั้นตอนเหล่านี้จะช่วยอธิบายว่าทำไมชิ้นส่วนสองชิ้นจึงออกมาแตกต่างกัน แม้ว่าจะ "ทำให้เย็นตัวลงในน้ำมัน" เหมือนกันก็ตาม
ขั้นตอนที่ 1: การสัมผัสครั้งแรก (ชั่วคราว)
- ทันทีที่จุ่มลงไป อุณหภูมิของพื้นผิวจะสูงกว่าจุดเดือดของของเหลวมาก
- ของเหลวบริเวณผิวน้ำจะเกิดการวาบไฟ และพฤติกรรมจะเปลี่ยนไปสู่สภาวะเสถียรอย่างรวดเร็ว
ขั้นตอนที่ 2: การเดือดแบบฟิล์มไอน้ำ (film boiling)
- ที่มั่นคง ฟิล์มไอระเหย จะก่อตัวขึ้นรอบส่วนที่ร้อน (เหมือนฉนวนหุ้ม)
- การระบายความร้อนค่อนข้าง... ช้า ในขั้นตอนนี้ ฟิล์มไอน้ำจะช่วยลดการถ่ายเทความร้อน
เหตุผลที่สำคัญ: ขั้นตอนการห่อหุ้มด้วยไอระเหย มักเป็นจุดเริ่มต้นของปัญหาความสม่ำเสมอในการระบายความร้อน โดยเฉพาะอย่างยิ่งในรูปทรงที่ซับซ้อนซึ่งมักเกิดช่องว่างของไอระเหยขึ้น
ขั้นตอนที่ 3: การเดือดแบบนิวเคลียส
- ฟิล์มไอระเหยสลายตัวและของเหลวสัมผัสกับพื้นผิวโลหะ
- เกิดการเดือดอย่างรุนแรง มีการถ่ายเทความร้อน ที่สูงมาก.
- นี่คือสิ่งที่ปกติ การระบายความร้อนที่เร็วที่สุด ส่วนหนึ่งของกระบวนการดับเย็น
เหตุผลที่สำคัญ: ขั้นตอนนี้เป็นตัวกำหนดอย่างมากว่าคุณจะสามารถเกินอัตราการเย็นตัววิกฤตเพื่อก่อให้เกิดมาร์เทนไซต์ได้หรือไม่
ขั้นตอนที่ 4: การระบายความร้อนด้วยการพาความร้อน
- เมื่ออุณหภูมิพื้นผิวลดลงต่ำกว่าจุดเดือด การระบายความร้อนจะเปลี่ยนเป็นการพาความร้อนของของเหลว
- อัตราการเย็นตัวกลายเป็น ช้าลง อีกครั้ง
เหตุผลที่สำคัญ: คุณสมบัติยังคงสามารถได้รับอิทธิพลได้ในบริเวณนี้ (โดยเฉพาะอย่างยิ่งสำหรับส่วนที่มีความหนา) แต่การบิดเบี้ยวส่วนใหญ่มักเกิดจากความแตกต่างของอุณหภูมิในระดับก่อนหน้านี้ด้วย
ประเภทของการดับเย็น (สารดับเย็นที่ใช้กันทั่วไป)
ดับน้ำ
รวดเร็วราคาไม่แพง และสามารถระบายความร้อนได้สูง
ข้อดี
- อัตราการเย็นตัวสูงมาก (เหมาะสำหรับเหล็กกล้าอัลลอยต่ำที่ต้องการการชุบแข็งอย่างรวดเร็ว)
จุดด้อย
- มีความเสี่ยงสูงต่อการบิดเบี้ยวและการแตกร้าว
- มีความไวต่อรูปทรงของชิ้นส่วนและสภาพพื้นผิวมากกว่า
- ผลลัพธ์อาจไม่สม่ำเสมอหากอุณหภูมิน้ำและการกวนเปลี่ยนแปลงไป
ใช้กรณี:
- รูปทรงเรขาคณิตอย่างง่าย บางอย่าง เหล็กกล้าคาร์บอนเมื่อต้องการความแข็งสูงสุดและยอมรับการบิดเบี้ยวได้ในระดับที่มากพอสมควร
การชุบแข็งด้วยน้ำเกลือ (น้ำเค็ม)
เร็วกว่าการใช้น้ำเปล่า เพราะสามารถทำลายชั้นไอน้ำได้
ข้อดี
- ระบายความร้อนได้เร็วมาก
จุดด้อย
- ความเสี่ยงต่อการแตกร้าวสูงขึ้นไปอีก
- ปัญหาการกัดกร่อน; ปัญหาการบำรุงรักษา
ใช้กรณี:
- การใช้งานเฉพาะทางที่ต้องการอัตราการระบายความร้อนสูงมาก (ซึ่งพบได้น้อยในอุตสาหกรรมการผลิตที่มีความแม่นยำสูงในปัจจุบัน)
การดับน้ำมัน
เป็นเหล็กผสมที่นิยมใช้กันมาก
ข้อดี
- ช้ากว่าน้ำ → ความเสี่ยงต่อการแตกร้าวต่ำกว่า
- มักควบคุมการบิดเบือนได้ดีกว่าน้ำ
- เหล็กกล้า "ชุบแข็งและอบคืนตัว" หลายชนิดได้รับการออกแบบโดยใช้การชุบแข็งด้วยน้ำมัน
จุดด้อย
- ความไวไฟและควัน
- อัตราการเย็นตัวจะแตกต่างกันไปตามชนิดของน้ำมัน อุณหภูมิ การกวน และการปนเปื้อน
ใช้กรณี:
- เหล็กกล้าประเภท 4140/4340, เหล็กกล้าเครื่องมือหลายชนิด (ขึ้นอยู่กับเกรด), ชิ้นส่วนอุตสาหกรรมทั่วไป
การทำให้พอลิเมอร์เย็นตัวอย่างรวดเร็ว (สารละลายพอลิเมอร์ในน้ำ)
สามารถปรับการระบายความร้อนได้โดยการเปลี่ยนความเข้มข้นของพอลิเมอร์และอุณหภูมิ
ข้อดี
- ปรับแต่งได้: สามารถให้มีพฤติกรรมใกล้เคียงกับน้ำหรือใกล้เคียงกับน้ำมันได้
- โดยทั่วไปแล้วจะช่วยควบคุมการบิดเบี้ยวได้ดีกว่าการใช้น้ำ
- ติดไฟยากกว่าน้ำมัน
จุดด้อย
- ต้องมีการควบคุมความเข้มข้น (โดยใช้เครื่องวัดการหักเหของแสง) การบำรุงรักษา และระเบียบวินัยในกระบวนการผลิต
- ประสิทธิภาพการระบายความร้อนอาจเปลี่ยนแปลงไปได้หากไม่ได้รับการจัดการอย่างเหมาะสม
ใช้กรณี:
- สภาพแวดล้อมการผลิตที่ต้องการความสม่ำเสมอและการจัดการความบิดเบี้ยว
การชุบเย็นด้วยอากาศ/ก๊าซ (รวมถึงการใช้ก๊าซแรงดันสูงในเตาสุญญากาศ)
การระบายความร้อนที่ช้าลงและนุ่มนวลขึ้น
ข้อดี
- มีความเสี่ยงต่อการบิดเบี้ยวต่ำที่สุดในบรรดาวิธีการดับเย็นทั่วไป
- กระบวนการที่สะอาด (โดยเฉพาะในเตาเผาสุญญากาศ)
- เหมาะสำหรับเหล็กอัลลอย/เหล็กเครื่องมือบางชนิดที่ออกแบบมาสำหรับการชุบแข็งด้วยอากาศ
จุดด้อย
- ไม่เหมาะสำหรับเหล็กกล้าที่ต้องการการระบายความร้อนอย่างรวดเร็วมาก
- ต้นทุนอุปกรณ์อาจสูงขึ้น
ใช้กรณี:
- เหล็กกล้าเครื่องมือชุบแข็งด้วยอากาศ (เช่น เหล็กกล้าซีรีส์ A) สำหรับชิ้นส่วนที่มีความแม่นยำสูง ซึ่งการควบคุมการบิดเบี้ยวเป็นสิ่งสำคัญอย่างยิ่ง
การชุบแข็งกับการอบคืนตัว (และเหตุผลที่ต้องใช้ทั้งสองอย่างควบคู่กัน)
การดับ
- บทบาทหลัก: สร้างวัสดุที่มีความแข็งสูง (ส่วนใหญ่มักเป็นมาร์เทนไซต์)
- ผลข้างเคียง: ความเครียดตกค้างสูงและความเปราะบาง
การแบ่งเบาบรรเทา
- บทบาทหลัก: ลดความเปราะและความเครียด เพิ่มความทนทาน
- ปรับความแข็งขั้นสุดท้ายให้อยู่ในช่วงที่กำหนด
หากคุณทำการชุบแข็งโดยไม่ทำการอบคืนตัว (สำหรับเหล็กกล้าที่เกิดโครงสร้างมาร์เทนไซต์) คุณมักจะได้ชิ้นส่วนที่มีลักษณะดังนี้:
- เปราะเกินไปจนใช้งานไม่ได้
- มีแนวโน้มที่จะแตกร้าวมากขึ้น (แม้กระทั่งการแตกร้าวที่เกิดขึ้นช้า)
- ไม่เสถียรในเชิงมิติ
นั่นเป็นเหตุผลว่าทำไมภาพวาดหลายๆ ภาพจึงมีข้อความทำนองนี้กำกับอยู่:
“Q&T ถึง 28–32 HRC” or “การอบชุบความร้อน: ชุบแข็งและอบคืนตัวตามมาตรฐาน AMS/ASTM…”
การชุบแข็งและการอบคืนตัว: สิ่งที่ควรคาดหวังในชิ้นส่วนจริง
การชุบแข็งและการอบคืนตัวไม่ได้เป็นเพียงแค่การทำให้ได้ค่าความแข็งตามที่ต้องการเท่านั้น ความต้องการในโลกแห่งความเป็นจริงมักรวมถึง:
- ช่วงความแข็ง (เช่น 30–36 HRC)
- ความแข็งของเคสเทียบกับความแข็งแบบทะลุผ่าน (โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนที่ผ่านกระบวนการคาร์บูไรซ์/ไนไตรด์ ซึ่งเป็นหัวข้อที่แตกต่างกัน แต่ก็มักทำให้เกิดความสับสน)
- สมบัติเชิงกล (แรงดึง/แรงคราก/แรงกระแทก)
- ขีดจำกัดการบิดเบือน (ความเรียบ, การเบี่ยงเบน, ขนาดรูเจาะ)
- ข้อกำหนดโครงสร้างจุลภาค (บางครั้งสำหรับชิ้นส่วนที่สำคัญ)
- การรับรอง/การตรวจสอบย้อนกลับ (แผนภูมิเตาหลอม, การตรวจสอบย้อนกลับล็อต)
หากชิ้นส่วนของคุณมีค่าความคลาดเคลื่อนเชิงตำแหน่งที่แคบ การประกอบที่พอดีกับแบริ่ง หรือใบมีด/ครีบที่บาง กลยุทธ์การชุบแข็งจึงกลายเป็นเรื่องของการออกแบบและกระบวนการผลิต ไม่ใช่แค่การทำเครื่องหมายในช่องสี่เหลี่ยม
ตัวอย่างการชุบแข็ง (สถานการณ์จริง)
ตัวอย่างที่ 1: เพลาเหล็กกล้า 4140 ที่ต้องการความแข็งแรงโดยไม่เปราะแตกง่าย
- เป้าหมาย: มีความแข็งแรงและความเหนียวดี ความแข็งปานกลาง
- แนวทางทั่วไป: ออสเทนไนซ์ → ชุบน้ำมัน → อบคืนตัวจนได้ความแข็ง HRC ตามเป้าหมาย
- ทำไม: 4140 ตอบสนองได้ดีต่อ Q&T; น้ำมันช่วยลดความเสี่ยงต่อการแตกร้าวเมื่อเทียบกับน้ำ
สิ่งที่ผู้ซื้อส่วนใหญ่มักมองข้ามคือ หากเพลามีร่องลิ่ม เกลียว หรือบ่าแหลมคม บริเวณเหล่านั้นจะเป็นจุดรวมความเค้น การเพิ่มรัศมีหรือการเปลี่ยนลำดับการกลึงสามารถลดการแตกร้าวและการบิดเบี้ยวจากการชุบแข็งได้
ตัวอย่างที่ 2: ชิ้นส่วนบางบิดเบี้ยวหลังจากทำให้เย็นตัวอย่างรวดเร็ว
- อาการ: จานเรียบกลายเป็นเหมือนเศษมันฝรั่งทอดกรอบ รูปแบบรูเปลี่ยนไป
- สาเหตุหลัก: ความหนาของหน้าตัดไม่สม่ำเสมอ มุมแหลมคม การกวนระหว่างการชุบแข็งไม่สม่ำเสมอ ปัญหาการจัดเรียง
- แก้ไข: ออกแบบส่วนเปลี่ยนความหนาใหม่ เพิ่มรัศมี ใช้ระบบจับยึด/ชั้นวางที่ดีกว่า เลือกใช้โพลีเมอร์หรือแก๊สในการชุบแข็ง และเหลือวัสดุไว้สำหรับการเจียรหลังการอบชุบความร้อน
นี่จึงเป็นเหตุผลว่าทำไมชิ้นส่วนที่มีความแม่นยำสูงจำนวนมากจึงเป็นเช่นนั้น กลึง ขั้นตอนกึ่งสำเร็จรูป → การอบชุบความร้อน → การขัดเงา/เครื่องขัดเงาขั้นสุดท้าย.
ตัวอย่างที่ 3: การแตกร้าวของเหล็กกล้าเครื่องมือหลังการชุบแข็ง
- อาการ: รอยแตกตามมุมหรือใกล้กับส่วนประกอบ EDM
- สาเหตุหลัก: สารหล่อเย็นที่รุนแรงเกินไปสำหรับเกรดนั้น การอุ่นก่อนการหล่อเย็นไม่เพียงพอ มุมภายในที่แหลมคม ความเครียดตกค้างสูงจากการกลึง/EDM
- แก้ไข: ใช้สูตรการอบชุบความร้อนที่ถูกต้องสำหรับเกรดที่แน่นอน เพิ่มขั้นตอนการคลายความเครียด เพิ่มรัศมี ลดชั้นหล่อซ้ำด้วย EDM เลือกการชุบเย็นด้วยอากาศ/แก๊สสำหรับเกรดที่แข็งตัวด้วยอากาศ
อะไรบ้างที่อาจผิดพลาดได้ระหว่างกระบวนการชุบแข็ง (และวิธีลดความเสี่ยง)

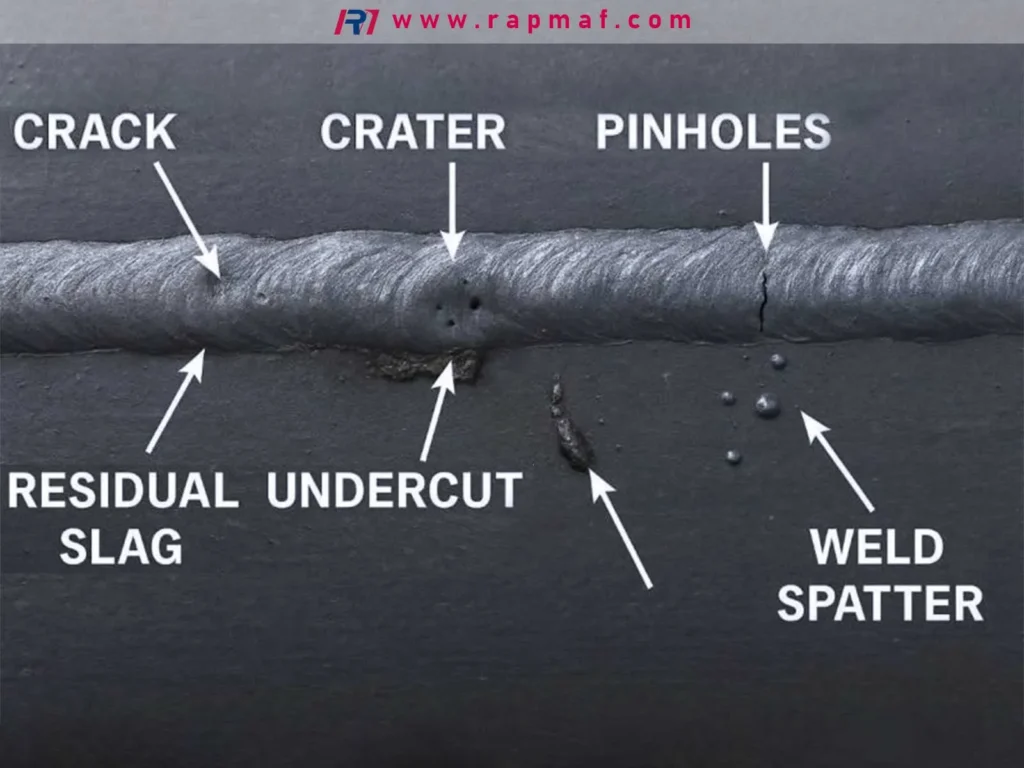

1) การแตกร้าวจากการชุบแข็ง
ผู้มีส่วนร่วมทั่วไป:
- ปริมาณคาร์บอนสูง
- รูปทรงเรขาคณิตที่คมชัด (มุม รอยบาก การเปลี่ยนจากบางเป็นหนา)
- สารหล่อเย็นที่รุนแรงเกินไป (น้ำ/น้ำเกลือ เทียบกับ น้ำมัน/โพลิเมอร์)
- การอบคืนตัวล่าช้า (ชิ้นส่วนถูกทิ้งไว้นานเกินไปหลังจากชุบแข็ง)
ตัวลดความเสี่ยง:
- เพิ่มส่วนโค้งมน/รัศมี หลีกเลี่ยงมุมแหลมภายใน
- เลือกสารหล่อเย็นที่เหมาะสมสำหรับโลหะผสมและความหนาของชิ้นงาน
- อบชุบทันทีหลังจากชุบแข็ง (ตามหลักปฏิบัติ/ข้อกำหนดของโรงงาน)
- ใช้การกวนที่ควบคุมได้และการถ่ายเทที่เหมาะสม
2) การบิดเบี้ยวและการเปลี่ยนแปลงขนาด
แม้จะทำการอบชุบความร้อนอย่าง "ถูกต้อง" แล้ว คุณก็ยังอาจพบเห็นสิ่งต่อไปนี้:
- การโค้งงอ/การบิดเบี้ยว
- ความรีในรูเจาะ
- การเพิ่มขึ้นของการวิ่งออก
- การเลื่อนตำแหน่งรู
ตัวลดความเสี่ยง:
- เครื่องจักรในลำดับที่คาดการณ์ถึงการเคลื่อนที่ของการอบชุบความร้อน
- ควรใช้การออกแบบที่สมมาตรหากเป็นไปได้
- ทิ้งเศษวัสดุที่บดแล้วไว้ และตกแต่งให้เสร็จหลังจากอบด้วยความร้อน
- เลือกตัวกลาง/กระบวนการดับเย็นที่มุ่งเน้นการควบคุมการบิดเบี้ยว (พอลิเมอร์/แก๊ส)
3) ความแข็งไม่สม่ำเสมอ (ความแปรปรวนระหว่างล็อต)
ผู้มีส่วนร่วมทั่วไป:
- ผสม วัสดุ จำนวนมาก
- อุณหภูมิออสเทนไนซ์/เวลาแช่ที่ไม่สม่ำเสมอ
- การเปลี่ยนแปลงอุณหภูมิของสารดับความร้อน
- การกวนที่ไม่เพียงพอหรือการใส่ของในถังมากเกินไป
ตัวลดความเสี่ยง:
- ต้องมีใบรับรองวัสดุ/หมายเลขล็อตการผลิต
- ใช้เตาอบที่ควบคุมอุณหภูมิได้และสูตรการผลิตที่มีการบันทึกไว้
- ตรวจสอบความเข้มข้น/อุณหภูมิของสารดับความร้อน
- หลีกเลี่ยงการบรรทุกเกินพิกัดและเว้นระยะห่างให้เหมาะสมเพื่อให้อากาศไหลเวียนได้สะดวก
ผลกระทบของการชุบแข็งต่อการกลึง (สิ่งที่ช่างกลึงและผู้ซื้อควรวางแผนไว้)
เหล็กชุบแข็งจะมีความแข็งและตัดยากกว่ามาก การวางแผนจึงเป็นสิ่งสำคัญ:
การวางแผนกระบวนการที่แนะนำ (พบได้ทั่วไปในกระบวนการผลิต)
- เครื่องจักรหยาบในสภาพอบอ่อน/ชุบแข็งเบื้องต้น
- วางสินค้าไว้บนพื้นผิวที่สำคัญ
- การอบชุบความร้อน (ชุบเย็น + อบคืนตัว)
- การตกแต่งขั้นสุดท้ายด้วยเครื่องจักร หรือการเจียรแต่งจุดเชื่อมต่อและจุดอ้างอิงที่สำคัญ
- การตรวจสอบขั้นสุดท้าย (เครื่องวัดพิกัดสามมิติ, รายงานความแข็ง ฯลฯ)
หากคุณจำเป็นต้องกลึงชิ้นส่วนหลังจากชุบแข็งแล้ว
คาดหวัง:
- การป้อน/ความเร็วที่ช้าลง
- เครื่องมือที่แตกต่างกัน (เกรดคาร์ไบด์/สารเคลือบ)
- การสึกหรอของเครื่องมือมากขึ้นและความเสี่ยงต่อการสั่นสะเทือน
- อาจมีต้นทุนสูงขึ้นและระยะเวลานำส่งที่ยาวนานขึ้น
วิธีการเสนอราคาการอบชุบความร้อนและการกลึง (สิ่งที่เราต้องการ + สิ่งที่คุณจะได้รับ)
เมื่อภาพวาดประกอบด้วย ดับ (หรือการเรียกใช้ฟังก์ชัน “Q&T”) การเสนอราคาไม่ได้หมายความแค่ “เพิ่มการอบชุบความร้อน” เท่านั้น ขั้นตอนการอบชุบความร้อนจะเปลี่ยนแปลงไป ลำดับขั้นตอนการผลิต แผนการตรวจสอบ ระยะเวลานำส่ง และความเสี่ยงโดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนที่ต้องการความคลาดเคลื่อนต่ำ
นี่คือวิธีการคิดราคาแบบรวมที่เราใช้ในทางปฏิบัติ การกลึง + การอบชุบความร้อน เพื่อให้คุณสามารถย้ายจาก ดอลลาร์แคนาดา เพื่อประกอบชิ้นส่วนให้สอดคล้องกันโดยมีข้อผิดพลาดน้อยที่สุด
สิ่งที่เราต้องการจากคุณ (ข้อมูลอ้างอิงที่ช่วยป้องกันการทำงานซ้ำ)
1) โปรแกรม CAD + โปรแกรมเขียนแบบ
- แบบแปลน STEP/IGES + ภาพวาด 2 มิติ (PDF) พร้อม GD&T, จุดอ้างอิง และหมายเหตุที่สำคัญต่อการทำงาน
- เน้นคุณสมบัติที่ไวต่อการเคลื่อนไหว: รูยาว, ที่นั่งแบริ่ง, พื้นผิวซีล, และแผ่นบาง
2) วัสดุและสภาพ
- เกรดและข้อกำหนด (ถ้ามี) (เช่น ASTM/SAE/AMS)
- เงื่อนไขเริ่มต้นที่คุณต้องการ: อบอ่อน, ปรับสภาพปกติ, ชุบแข็งเบื้องต้น ฯลฯ
- ความต้องการด้านการรับรองวัสดุ (MTR, การตรวจสอบย้อนกลับหมายเลขล็อตการผลิต)
3) ข้อกำหนดเกี่ยวกับการอบชุบความร้อน (รายละเอียดที่ "ต้องมี")
- ช่วงความแข็งเป้าหมาย (เช่น 28–32 HRC) หรือเป้าหมายคุณสมบัติเชิงกล
- มาตรฐานใดๆ ที่จำเป็น (ASTM/AMS/ข้อกำหนดของลูกค้า)
- ข้อจำกัดใดๆ (เช่น “ห้ามทำดีคาร์บ” “ตรวจสอบโครงสร้างจุลภาค” “อบชุบด้วยความร้อนในสุญญากาศเท่านั้น”)
ถ้าคุณ ทำไม่ได้ ถึงแม้จะยังไม่ทราบสเปค HT ที่แน่ชัด เราก็ยังสามารถเสนอราคาได้ แต่เราจะเสนอแนวทางพื้นฐาน (และระบุข้อสมมติฐานอย่างชัดเจน)
4) ค่าความคลาดเคลื่อน หลังจาก การอบชุบด้วยความร้อน
เพื่อให้การเสนอราคาถูกต้อง เราจำเป็นต้องทราบว่าต้องมีอะไรบ้าง หลังจากถาม-ตอบ, ตัวอย่างเช่น:
- การเบี่ยงเบน/ความเที่ยงตรงของแกนหมุน
- ขนาดรู/ความกลม
- ความเรียบ/ความขนาน
- ลักษณะของเฟืองหรือแกนหมุน (ถ้ามี)
หากต้องการรายละเอียดที่คมชัดหลังจากอบชุบความร้อน เรามักจะแนะนำให้ใช้วิธีใดวิธีหนึ่งต่อไปนี้ การตกแต่งขั้นสุดท้ายด้วยการกลึงหรือการเจียรหลังการอบชุบความร้อน.
5) ปริมาณและแผนการจัดส่ง
- ปริมาณต้นแบบ / ปริมาณนำร่อง / ปริมาณการผลิต
- ไม่ว่าคุณจะต้องการทดลองใช้งานในขนาดเล็กก่อนที่จะขยายขนาดการผลิตหรือไม่ก็ตาม
- วันที่จัดส่งเป้าหมายและสถานที่จัดส่ง (มีผลต่อการกำหนดตารางเวลาและโลจิสติกส์ของ HT)
6) ระดับการตรวจสอบและจัดทำเอกสาร
เลือกระดับที่เหมาะสมกับความเสี่ยงของคุณ:
- ขั้นพื้นฐาน: ตรวจสอบขนาด + ตรวจสอบความแข็งเฉพาะจุด
- มาตรฐาน: รายงานขนาดโดยละเอียดเกี่ยวกับคุณลักษณะที่สำคัญ + รายงานความแข็ง
- ขั้นสูง: รายงาน CMM, ตำแหน่งแผนที่ความแข็ง, ชุดใบรับรอง HT, การตรวจสอบย้อนกลับ พื้นผิว รายงานหากจำเป็น
สิ่งที่คุณจะได้รับกลับมา (วิธีการที่เรานำเสนอใบเสนอราคา)
ก) ขั้นตอนการดำเนินงานที่แนะนำ (ไม่ใช่แค่ราคา)
เราจะสรุปลำดับขั้นตอนที่เสนอไว้ดังนี้:
- การกลึงหยาบ → การคลายความเค้น (ถ้าจำเป็น) → การกลึงกึ่งสำเร็จรูป → การชุบแข็งและการอบคืนตัว → การกลึงละเอียด/การเจียร → การตรวจสอบขั้นสุดท้าย
และเราจะระบุจุดที่มีโอกาสเกิดความบิดเบี้ยวมากที่สุด และวิธีการวางแผนรับมือ (การยึดชิ้นงาน การเผื่อสต็อก ลำดับของชิ้นส่วน)
ข) ทางเลือกเมื่อความเสี่ยงและต้นทุนอยู่ในภาวะขัดแย้งกัน
สำหรับหลายๆ โปรแกรม เรามีช่องทางการเสนอราคาให้เลือกสองแบบ:
ตัวเลือกที่ 1: เส้นทางการสร้างต้นแบบอย่างรวดเร็ว
- ขั้นตอนเพิ่มเติมเพียงเล็กน้อย
- ระยะเวลานำส่งที่รวดเร็วยิ่งขึ้น
- เหมาะที่สุดเมื่อค่าความคลาดเคลื่อนอยู่ในระดับปานกลาง และคุณต้องการทดสอบรูปทรง/ความพอดีเป็นหลัก
ตัวเลือกที่ 2: เส้นทางที่พร้อมสำหรับการผลิต
- HT ที่ควบคุมได้มากขึ้น + การตรวจสอบเพิ่มเติม
- สต็อกสำหรับตกแต่งขั้นสุดท้ายหลังการอบชุบความร้อน (และ/หรือการเจียร)
- เหมาะที่สุดเมื่อค่าความคลาดเคลื่อนแคบ หรือชิ้นส่วนมีความไวต่อรูปทรงเรขาคณิต
วิธีนี้ช่วยให้คุณเลือกวงเงินใช้จ่ายที่เหมาะสมในแต่ละขั้นตอนของโครงการได้ง่ายขึ้น
ค) ข้อสมมติฐานที่ชัดเจน (เพื่อให้การควบคุมการเปลี่ยนแปลงทำได้ง่าย)
เราได้ระบุข้อสมมติฐานเกี่ยวกับ:
- ช่วงความแข็งและวิธีการตรวจสอบ
- ค่าเผื่อการกลึงหลังการอบชุบความร้อน
- ระดับความเสี่ยงของการบิดเบือนที่คาดการณ์ไว้
- ข้อกำหนดเกี่ยวกับอุปกรณ์ยึด/ชั้นวางใดๆ
- ขอบเขตการตรวจสอบและขนาดตัวอย่าง
หากข้อกำหนดของคุณเปลี่ยนแปลง (เช่น ช่วงความแข็ง หรือค่าความคลาดเคลื่อนหลังการอบชุบความร้อน) เราสามารถแก้ไขได้อย่างรวดเร็ว เนื่องจากใบเสนอราคาผูกติดอยู่กับเส้นทางที่กำหนดไว้แล้ว
สิ่งที่มักทำให้คำคมดูไม่น่าสนใจ (และวิธีหลีกเลี่ยง)
- “การอบชุบความร้อนตามมาตรฐาน” โดยไม่มีช่วงความแข็ง: ให้รวมสิ่งต่อไปนี้ด้วย เป้าหมาย HRC.
- ความคลาดเคลื่อนของรูเจาะ/เพลาแน่นมาก แต่ไม่มีหมายเหตุว่าเป็นเช่นนั้น หลัง HTโปรดบอกเราว่าต้องเก็บอะไรไว้หลังจากดับความร้อนแล้ว
- การเปลี่ยนจากวัสดุบางไปหนาที่มีมุมแหลม: ควรเพิ่มส่วนโค้งมน หรือขอให้ออกแบบตามหลัก DFM (Design for Manufacturing) ซึ่งมักจะช่วยประหยัดเวลาได้หลายสัปดาห์
- คาดว่าจะไม่มีการเคลื่อนไหวใดๆ: วางแผนให้แล้วเสร็จหลังจาก HT ในส่วนสำคัญๆ
คำถามที่พบบ่อยเกี่ยวกับการดับความร้อน
กระบวนการดับเย็นคืออะไร?
ให้ความร้อนจนถึงอุณหภูมิที่ต้องการ (โดยทั่วไปคือการทำให้เหล็กเป็นออสเทนไนต์) คงอุณหภูมิไว้จนสม่ำเสมอ จากนั้นทำให้เย็นลงอย่างรวดเร็วในตัวกลางที่ควบคุมได้ (น้ำมัน น้ำ โพลิเมอร์ อากาศ/ก๊าซ) ซึ่งโดยปกติจะตามด้วยการอบคืนตัว
กระบวนการดับเย็นมีทั้งหมดสี่ขั้นตอนอะไรบ้าง?
- การสัมผัสชั่วคราวครั้งแรก
- ชั้นไอน้ำ (การเดือดแบบฟิล์ม)
- การเดือดแบบนิวเคลียส
- การพาความเย็น
จะเกิดอะไรขึ้นเมื่อคุณทำให้โลหะเย็นตัวอย่างรวดเร็ว?
คุณเปลี่ยนแปลงโครงสร้างจุลภาคของมัน (โดยมักจะเพิ่มขึ้น) ความแข็งในเหล็กกล้าขณะเดียวกันก็ก่อให้เกิดความแตกต่างของอุณหภูมิ ซึ่งอาจสร้างความเครียดตกค้าง การบิดเบี้ยว หรือการแตกร้าวได้หากไม่ได้รับการควบคุม
ตัวอย่างของการดับเย็นมีอะไรบ้าง?
การชุบแข็งด้วยน้ำมันสำหรับเพลาเหล็ก 4140 ก่อนการอบคืนตัว การชุบแข็งด้วยน้ำสำหรับเครื่องมือเหล็กกล้าคาร์บอนธรรมดาเพื่อให้ได้ความแข็งสูง และการชุบแข็งด้วยแก๊สสำหรับเหล็กกล้าเครื่องมือที่แข็งตัวได้ในอากาศในเตาสุญญากาศสำหรับชิ้นส่วนที่มีความแม่นยำสูง
รายการตรวจสอบ RFQ ที่ใช้งานได้จริง (เพื่อให้ร้านค้าสามารถเสนอราคาแผนการดับความร้อนที่เหมาะสม)
หากคุณส่งคำขอเสนอราคา (RFQ) ที่รวมถึงกระบวนการดับความร้อน (หรือ “Q&T”) โปรดระบุข้อมูลต่อไปนี้:
- เกรดวัสดุ (เช่น 4140, 4340, 1045, A2, D2, 17-4PH—หมายเหตุ: 17-4 ใช้กระบวนการชุบแข็งแบบตกตะกอน ไม่ใช่การชุบแข็ง/อบคืนตัวแบบดั้งเดิม)
- ข้อกำหนดความแข็งขั้นสุดท้าย (ช่วง HRC) และข้อกำหนดคุณสมบัติทางกลใดๆ
- หมายเหตุความเสี่ยงทางเรขาคณิต (ผนังบาง มุมแหลม รูลึก ปล่องยาว)
- ค่าความคลาดเคลื่อนของขนาดหลังการอบชุบความร้อน (การเบี่ยงเบน, ความเรียบ, ความพอดีของรูเจาะ)
- เส้นทางกระบวนการที่ต้องการ หากคุณมีข้อเปรียบเทียบ (จบก่อนครึ่งแรก หรือจบหลังครึ่งแรก)
- ความต้องการการรับรอง (ใบรับรองการอบชุบความร้อน แผนภูมิเตาอบ การตรวจสอบย้อนกลับ)
- ปริมาณและขนาดล็อต (ส่งผลต่อการจัดเรียงสินค้า ขนาดของสินค้า และความสม่ำเสมอ)
ซัพพลายเออร์ที่มีความสามารถควรตอบกลับมาด้วยข้อมูลดังนี้:
- สารหล่อเย็นที่แนะนำและขั้นตอนการดำเนินการ
- หมายเหตุเกี่ยวกับความผิดเพี้ยนที่คาดว่าจะเกิดขึ้นและวิธีการควบคุมความผิดเพี้ยนนั้น
- แผนการกลึง/เจียรหลังการอบชุบความร้อน (ถ้าจำเป็น)
- แผนการตรวจสอบ (รวมถึงจุดทดสอบความแข็ง)
อ้างอิง
- ASM International (หลักการพื้นฐานและศัพท์เฉพาะด้านการอบชุบความร้อน): https://www.asminternational.org/
- SAE International (ค้นหา/ดูภาพรวมมาตรฐาน AMS): https://www.sae.org/standards
