Pare de enviar esboços em guardanapos: o guia do comprador para orçamentos de fabricação.

Vamos deixar algo bem claro desde já. Nos meus 12 anos gerenciando cadeias de suprimentos, ferramentas de rápida produção e produção em larga escala na [nome da empresa], posso afirmar que... RAPMAFJá vi milhares de RFQs (Solicitações de Cotação) passarem pela minha mesa.

Alguns vêm de gerentes de compras experientes de empresas da Fortune 500 que entregam um arquivo ZIP perfeitamente organizado com modelos 3D STEP, PDFs 2D com todas as tolerâncias e uma lista de materiais (BOM) clara. Consigo fornecer a esses clientes um orçamento preciso e sólido em 24 horas.

Mas existe o outro lado da caixa de entrada.

Recebemos um grande volume de consultas de indivíduos, inventores amadores e startups de hardware em estágio inicial. Eles anexam um JPEG de um esboço feito à mão em um pedaço de papel quadriculado, ou talvez uma captura de tela de uma forma básica, e perguntam: “Quanto custaria produzir 1,000 unidades?”

Digo isso sem nenhuma intenção de desrespeito, mas preciso lhe apresentar a brutal realidade do mundo empresarial americano: Não podemos citar um esboço feito em um guardanapo. Nenhum fabricante industrial legítimo pode.

Se você é um entusiasta que gosta de fazer experiências na sua garagem, este guia provavelmente não é para você. Mas, se você é um fundador sério, um gerente de compras assumindo um novo cargo ou uma startup de hardware que busca transformar uma ótima ideia em um lançamento comercial em larga escala, pegue uma xícara de café e leia isto com atenção.

Vou explicar exatamente o que você precisa preparar. antes Você precisa contratar um parceiro de fabricação, entender por que exigimos CAD 3D, como lidar com as fases de prototipagem (de 10 a 50 unidades) e como se preparar para nossa verdadeira especialidade: ferramentas rápidas e moldagem por injeção com quantidades mínimas de encomenda (MOQs) de 100 a mais de 100,000 unidades.

Vamos otimizar sua cadeia de suprimentos.

Fase 1: A análise realista do "esboço em guardanapo" (Por que precisamos de CAD 3D)

O maior obstáculo no processo de cotação de produtos de fabricação é a falta de compreensão de como funcionam, de fato, as linhas de produção de fábricas modernas.

Ao enviar um desenho feito à mão, você está pedindo ao fabricante que atue como seu engenheiro de projeto de produto, designer industrial e escudo contra responsabilidade legal, tudo ao mesmo tempo. Se adivinharmos as dimensões do seu desenho, máquina uma parteE se não couber na sua montagem, quem paga pelo metal sucateado? (Dica: Vai ser uma batalha judicial desagradável).

Máquinas CNC modernas e Molde de injeção Os centros de ferramentas não leem inglês e certamente não leem PDFs desenhados à mão. Eles funcionam com base em... Código G, que é gerado por um software CAM (Manufatura Auxiliada por Computador). Esse software exige Um modelo sólido 3D matematicamente fechado.

Passo 1: Digitalize sua ideia

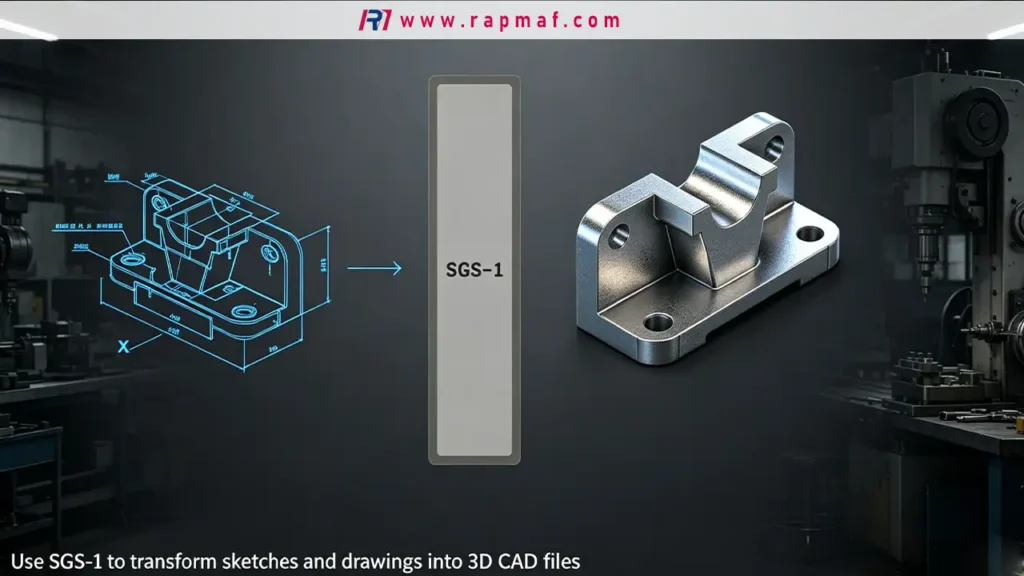

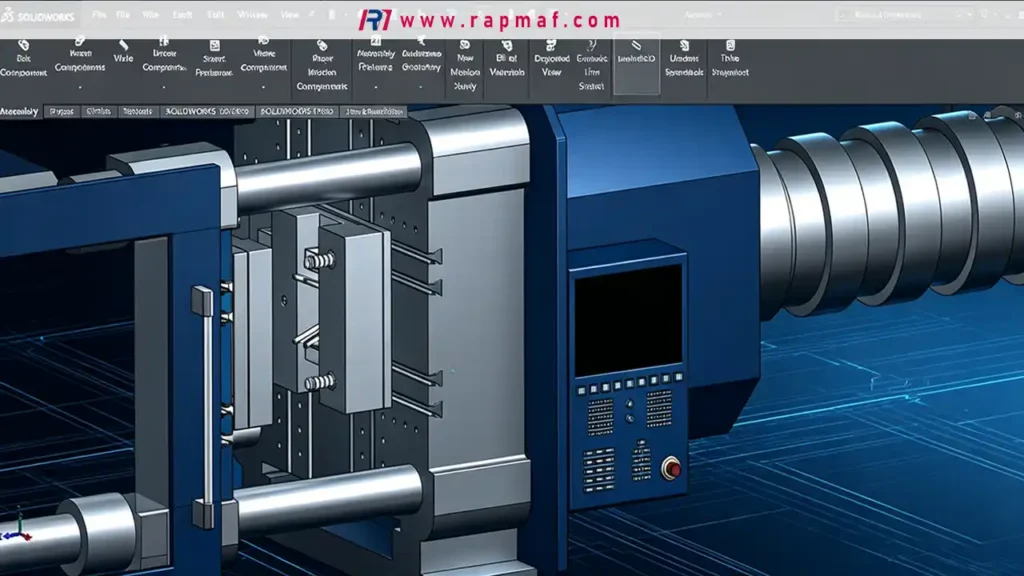

Antes de solicitar um orçamento a qualquer fábrica do mundo, você precisa traduzir sua ideia para a linguagem padrão do setor: CAD 3D (Design Assistido por Computador).

Se você não possui um engenheiro mecânico interno, precisará terceirizar essa etapa.

1. Contrate um profissional autônomo ou uma empresa: Recorra a plataformas como Upwork ou Fiverr, ou contrate uma empresa americana de design industrial. Pague a um engenheiro mecânico profissional para que ele pegue seu esboço e construa um modelo 3D totalmente paramétrico em softwares como SolidWorks, Autodesk Inventor ou Fusion 360.
2. O formato de arquivo ideal: Quando o designer terminar, não deixe que ele simplesmente lhe envie um .STL arquivo (que só serve para barato) impressão 3DVocê precisa exigir um .STEP or .STP Este é o formato CAD universal e independente de fornecedor que todas as oficinas mecânicas industriais do mundo usam para orçar e fabricar peças.
3. O projeto 2D: Juntamente com o modelo 3D, peça-lhes que gerem um desenho técnico 2D padrão (em formato PDF). Por quê? Porque um modelo 3D informa à máquina o que ela precisa fazer. forma, mas o PDF 2D informa ao engenheiro humano o tolerâncias (por exemplo, este furo deve ter exatamente 5.00 mm, ±0.01 mm) e acabamento de superfície requisitos (ex.: anodização em preto fosco).

Se você trouxer RAPMAF .STEP Se você enviar um arquivo PDF 2D, levaremos sua solicitação a sério imediatamente. Você ignora a fila de curiosos e vai direto para a mesa de orçamentos prioritários.

Fase 2: Pesquisa de Mercado e Desenvolvimento de Protótipos (Quantidades de 1 a 50)

Um dos erros financeiros mais catastróficos que vejo startups autofinanciadas cometerem é tentar pular diretamente de um arquivo CAD para uma peça de aço de US$ 15,000. Molde de injeção para 10,000 unidades.

Como engenheiro, deixe-me evitar que você vá à falência: Seu primeiro projeto estará errado. O plástico será muito fino, os encaixes não se fixarão ou o consumidor final simplesmente não gostará do produto.

Antes de nos procurar para soluções rápidas de ferramentas, você precisa fazer sua lição de casa. Você precisa validar seu mercado e validar sua engenharia.

A correria de baixo volume

Para seu primeiro lote (digamos, de 1 a 50 unidades), você não deve considerar moldagem por injeçãoVocê deveria estar utilizando Prototipagem Rápida tecnologias como impressão 3D SLA/FDM ou baixo volume usinagem CNC.

• O objetivo: Coloque modelos físicos e funcionais nas mãos de testadores beta, investidores ou grupos focais. Deixe-os cair no chão. Veja onde quebram.
• A mudança de rumo: Utilize esse feedback, volte ao seu projetista CAD e atualize o .STEP arquive e finalize o projeto comprovado.

Podemos, sem dúvida, lidar com essas produções de protótipos em baixo volume, usinados por CNC ou impressos em 3D, na RAPMAF, para ajudá-lo a definir a geometria do seu projeto. No entanto, é importante entender que os custos unitários nesta fase são elevados, pois não há economia de escala. Você está pagando pelo tempo de engenharia, não apenas pelo tempo de máquina.

Assim que sua pesquisa de mercado estiver concluída, seus testadores beta estiverem satisfeitos e você estiver pronto para lançar um produto comercial, você passa para a Fase 3. É aí que realmente nos destacamos.

Matriz de Desenvolvimento e Orçamento de Hardware

Para ajudar você a visualizar em que etapa do processo se encontra, elaborei a matriz padrão de desenvolvimento de hardware americana. Encontre sua etapa atual abaixo para ver exatamente o que você precisa fazer.

Fase 3: Ferramentaria Rápida e Produção em Massa

Na RAPMAF, nossa missão principal é ajudá-lo a superar essa lacuna. Depois de finalizar seus projetos CAD e validar seu mercado (conforme discutido na Fase 2), você estará pronto para a produção em larga escala. Isso nos leva ao ponto crucial da sua estratégia de cadeia de suprimentos: Ferramentas..

A economia do pedido mínimo de 100+

Frequentemente nos perguntam, Por que a sua Quantidade Mínima de Encomenda (MOQ) é para moldagem por injeção O prazo é de 100 unidades? Por que você não pode moldar apenas 10 peças para mim?

A resposta é pura economia. moldagem por injeção exige que literalmente esculpamos uma cavidade negativa da sua peça em um bloco maciço de metal (o molde, ou “ferramenta”).

• Se o custo da usinagem de um molde for de 3,000 USD e você encomendar apenas 10 peças, estará efetivamente pagando um adicional de 300 USD pelo ferramental em cada peça plástica. Isso é um péssimo negócio. Seria melhor usiná-las em CNC.
• No entanto, se você fizer um pedido Peças 100, que o custo das ferramentas se amortiza em US$ 30 por peça.
• Se você dimensionar para Peças 10,000, o custo das ferramentas cai para US$ 0.30 por peça, e o preço da matéria-prima cai para centavos.

Nosso ponto forte na RAPMAF é Ferramentas rápidasEm vez de obrigá-lo a comprar um molde de aço endurecido Classe 101 de US$ 40,000, projetado para produzir 2 milhões de peças (e que leva 10 semanas para ser construído), utilizamos alumínio de alta qualidade (como Alumold ou 7075-T6) ou aço macio P20.

Podemos produzir um molde rápido em apenas 10 a 15 dias. É incrivelmente econômico, suporta facilmente tiragens de 100 a 50,000 unidades e permite que você entre no mercado, gere receita e comprove seu modelo de negócios antes de investir um grande capital (CapEx) em uma ferramenta de produção com múltiplas cavidades.

Como obter um orçamento em 24 horas?

Se você quer avançar de verdade e receber um orçamento profissional e completo da minha equipe de engenharia, precisa nos enviar um pacote completo. Pare de enviar informações aos poucos por 15 e-mails diferentes.

Ao clicar no botão “Solicitar um orçamento” em nosso site, faça o upload de um único arquivo ZIP contendo os quatro itens a seguir.

1. O 3D .STEP Arquivos: Um arquivo para cada peça única em sua montagem. Certifique-se de que os arquivos sejam exportados na escala 1:1 em milímetros ou polegadas (e informe qual você usou).
2. O 2D .PDF Desenhos: Este é o seu contrato legal conosco. Ele deve incluir GD&T (Dimensionamento e Tolerância Geométrica). Indique as dimensões críticas e os requisitos. acabamento de superfície (por exemplo, SPI-B1 fosco ou VDI 24) e quaisquer insertos roscados.
3. A lista de materiais (BOM): Uma planilha do Excel listando cada peça, o material e a cor.
   • Dica de especialista: Não escreva simplesmente "Plástico". Existem 80,000 tipos de plástico. Escreva "Policarbonato Sabic Lexan 940, Preto, Estabilizado contra Raios UV". Se não tiver certeza, informe-nos a aplicação (por exemplo, "Ficará exposto ao sol do Texas e sofrerá impactos fortes") e nossos engenheiros especificarão a resina adequada para você.
4. EAU e tamanhos de lote: Informe-nos sua Estimativa de Consumo Anual (EAU) e o tamanho de lote desejado para este pedido específico. Cotar um lote de 500 peças é uma estratégia de fabricação radicalmente diferente de cotar uma produção contínua de 50,000 peças.

Forneça-nos essas quatro informações e enviaremos um orçamento detalhado com seus custos exatos de NRE (Engenharia/Ferramentas Não Recorrentes), preços unitários e prazos de entrega.

Estudo de caso: A startup de fechaduras inteligentes de Austin

Vamos analisar um cenário real que gerenciamos para uma startup de hardware para casas inteligentes com sede em Austin, Texas.

O cenário: Os fundadores projetaram uma fechadura de segurança com tecnologia IoT. Eles tinham um ótimo marketing e US$ 250,000 em financiamento inicial. Ignoraram completamente a fase de prototipagem e enviaram a uma oficina mecânica local um arquivo CAD defeituoso, exigindo uma produção de 500 unidades totalmente usinadas em CNC a partir de um bloco sólido de metal. Plástico Delrin para cumprir o prazo de lançamento.

O desastre: Usinar 500 carcaças de plástico complexas em CNC é incrivelmente lento e caro. Pior ainda, como não haviam validado o projeto com testadores de baterias, o encaixe da tampa da bateria tinha apenas 0.5 mm de espessura. As peças chegaram, as baterias não encaixavam e todo o lote de 42,500 unidades foi descartado. O prejuízo aumentou drasticamente e a empresa quase faliu.

A solução RAPMAF: O investidor principal interveio e nos envolveu no projeto. Nós os forçamos a recuar.

1. Realizamos 5 impressões 3D (SLA) em três dias até que a tampa da bateria se encaixasse perfeitamente.
2. Depois que o projeto CAD foi finalizado, não usinamos 500 unidades em CNC. Construímos uma máquina de cavidade única. Ferramenta rápida de alumínio por US $ 3,500.
3. Produzimos o primeiro lote de 500 unidades usando uma mistura de ABS/PC moldada por injeção. O custo unitário caiu de 85.00 para 3.20.

Eles lançaram o produto com sucesso, garantiram o financiamento da Série A e atualmente estamos executando seus pedidos de produção em massa de 25,000 unidades, utilizando uma ferramenta de aço com múltiplas cavidades.

Não pule etapas. Teste seu projeto. Invista em ferramentas de produção rápida. Expanda de forma lucrativa.

Perguntas frequentes do engenheiro: Principais dificuldades em compras e aquisições

Passo metade do meu dia ao telefone com equipes de compras americanas. Aqui estão as respostas para as perguntas que você provavelmente está se fazendo agora.

P1: Por que o custo das ferramentas está separado do preço da peça no meu orçamento?
As práticas contábeis americanas padrão exigem que separemos os custos não recorrentes de engenharia/ferramentas (NRE) do custo dos produtos vendidos (CPV). O molde é uma despesa de capital inicial única. Uma vez pago, você paga apenas pelo plástico bruto e pelo tempo de máquina (o preço unitário) em pedidos futuros.

P2: Se eu pagar pelo molde de injeção, de quem é o proprietário?
Você faz. Isso é um sinal de alerta enorme com fornecedores estrangeiros suspeitos que retêm seus moldes como reféns. Na RAPMAF, nossa política está alinhada com os padrões comerciais dos EUA: se você paga pela ferramenta, ela é sua propriedade exclusiva. Nós a armazenamos e fazemos a manutenção gratuitamente em nossas instalações para suas produções, mas o aço físico é de sua propriedade.

Q3: Posso simplesmente lhe enviar um .STL Arquivo da minha impressora 3D para moldagem por injeção?
Não. Um arquivo STL é uma malha "simples" composta por milhares de pequenos triângulos. Não podemos programar trajetórias de ferramentas CNC com base em triângulos. Precisamos de uma estrutura matematicamente sólida. .STEP or .IGES Arquivo para cortar o molde de aço. Se você tiver apenas um arquivo STL, precisará contratar um engenheiro CAD para fazer a engenharia reversa e transformá-lo em um modelo sólido.

Q4: Vocês assinam NDAs (Acordos de Confidencialidade)?
Com certeza. Entendemos que a propriedade intelectual é essencial para as startups americanas. Envie-nos seu acordo de confidencialidade corporativo padrão, nossa equipe jurídica o assinará e seus arquivos CAD permanecerão estritamente isolados e confidenciais em nossos servidores seguros.
