Galvanoplastia: As 7 Etapas do Processo Industrial

Olá, sou Clive Chen, engenheiro da Rapmaf. É interessante como uma única palavra pode ter significados completamente diferentes dependendo da profissão. Se você digitar “Quais são os passos para empratar?” em um mecanismo de busca, será inundado com artigos sobre artes culinárias — as técnicas “clássicas”, “assimétricas” e “minimalistas” para dispor a comida em um prato.

Mas no mundo da engenharia e da manufatura, “revestimento” significa algo completamente diferente.

Para nós, a galvanoplastia é um processo sofisticado de acabamento superficial onde uma fina camada de metal é depositada sobre um substrato, que chamamos de peça ou componente. Não se trata apenas de estética; é uma questão de... engenharia crítica Etapa utilizada para conferir propriedades específicas a uma peça que ela não possui inerentemente. Revestimos peças para protegê-las da corrosão, torná-las mais duras e resistentes ao desgaste, aumentar sua condutividade elétrica ou prepará-las para a soldagem.

Por que revestimos as peças?

Antes de abordarmos o "como", vamos estabelecer o "porquê". Um fabricante não adiciona uma etapa de revestimento — que aumenta o custo e a complexidade — sem um bom motivo. A decisão de revestir uma peça é motivada pela necessidade de melhorar seu desempenho em uma das cinco áreas principais:

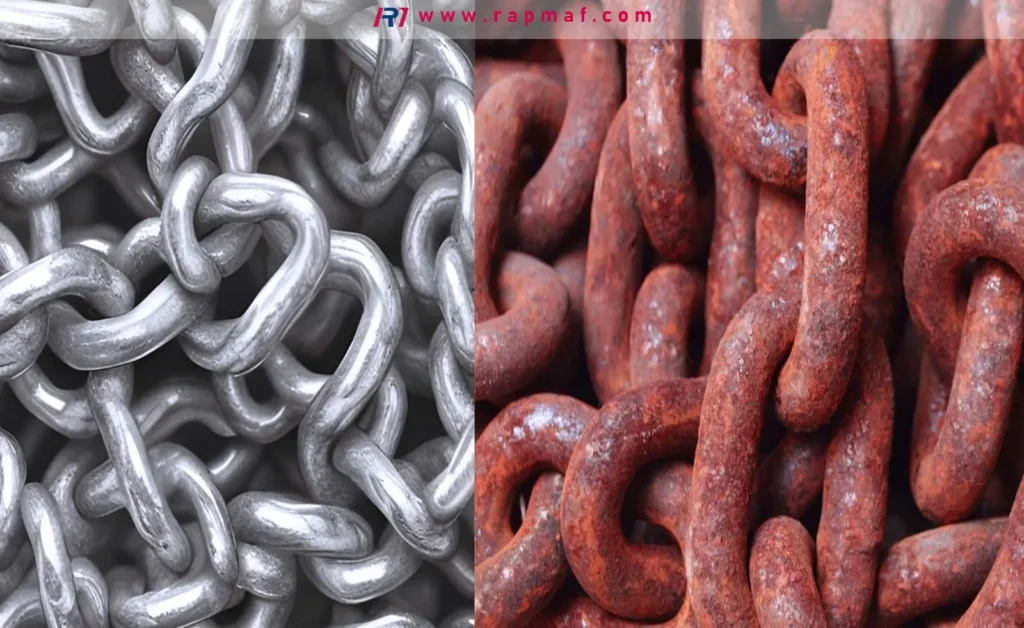

1. Resistência à corrosão: Essa é a razão mais comum. Uma camada sacrificial de um metal mais reativo, como o zinco sobre o aço (galvanização), irá corroer primeiro, protegendo o aço subjacente da ferrugem. Uma camada de metal nobre, como ouro ou níquel, pode formar uma barreira durável e não reativa contra umidade e oxigênio.

2. Resistência ao desgaste e dureza: Para peças sujeitas a atrito, como pistões hidráulicos ou superfícies de rolamentos, uma camada de cromo duro ou níquel químico pode aumentar drasticamente a dureza superficial e a vida útil, reduzindo o desgaste. irritante.

3. Condutividade elétrica aprimorada: Metais básicos como o aço ou Resina São condutores razoáveis, mas para eletrônicos de alto desempenho, não são suficientes. Uma fina camada de prata ou ouro A aplicação de pasta de solda em contatos e conectores elétricos garante uma conexão confiável e de baixa resistência, além de prevenir a oxidação que poderia interferir nos sinais.

4. Soldabilidade: A nu cobre A superfície oxida rapidamente, dificultando a soldagem. Uma fina camada de estanho ou uma liga de estanho-chumbo. liga É frequentemente aplicado por revestimento em placas de circuito impresso e terminais de componentes para proporcionar uma superfície limpa e altamente soldável que dura meses.

5. Acabamento estético: Essa é a razão mais visível. Revestimentos decorativos, como o cromo brilhante em um para-choque de carro, o níquel acetinado em uma torneira ou o ouro em uma joia, proporcionam uma aparência, uma sensação e um valor percebido específicos. Mas mesmo nesses casos, as camadas subjacentes de cobre e níquel oferecem uma resistência crucial à corrosão.

Os 7 passos principais do processo de galvanoplastia

Embora os detalhes possam variar bastante dependendo do substrato, do metal de revestimento e do resultado desejado, quase todos os processos de revestimento industrial podem ser divididos em sete etapas fundamentais. Abordaremos as quatro primeiras em detalhes aqui na Parte 1.

1. Revisão e mascaramento do projeto
2. Limpeza e Desengorduramento
3. Ativação de superfície (decapagem e corrosão)
4. Lavagem
5. Banho de revestimento (eletrodeposição)
6. Pós-tratamento (passivação e selagem)
7. Inspeção e Controle de Qualidade

A regra de ouro do revestimento é esta: 90% das falhas em revestimentos galvanizados são devidas à limpeza e preparação inadequadas da superfície. A camada metálica que depositamos geralmente tem apenas alguns mícrons de espessura. Ela não consegue esconder defeitos da superfície e não adere a uma superfície que não seja cirurgicamente limpa.

Etapa 1: Revisão do projeto e mascaramento

O processo de revestimento começa antes do parte A questão da galvanoplastia começa na fase de projeto, mesmo na etapa de revestimento. Um engenheiro que projeta uma peça que será revestida deve considerar os princípios do "Projeto para Galvanoplastia". A galvanoplastia depende de um campo elétrico, e a corrente flui como a água, seguindo o caminho de menor resistência.

• Bordas e cantos afiados: Essas áreas criam zonas de "alta densidade de corrente", fazendo com que o revestimento se acumule em camadas espessas e potencialmente se torne quebradiço. Um raio pequeno ou chanfro é sempre preferível.
• Recortes profundos e furos cegos: Essas são áreas de "baixa densidade de corrente", onde é muito difícil para a solução de revestimento e a corrente elétrica chegarem, resultando em um revestimento muito fino ou inexistente. Essas áreas são chamadas de áreas de "difícil remoção".

Assim que uma peça estiver pronta, Máscaras É aplicada quando apenas áreas específicas precisam ser revestidas. Isso envolve cobrir meticulosamente as superfícies que devem ser revestidas. não ser revestido com um material não condutor material como uma fita, cera ou verniz especializado. Este é um processo altamente manual e que exige muita habilidade, especialmente para peças complexas.

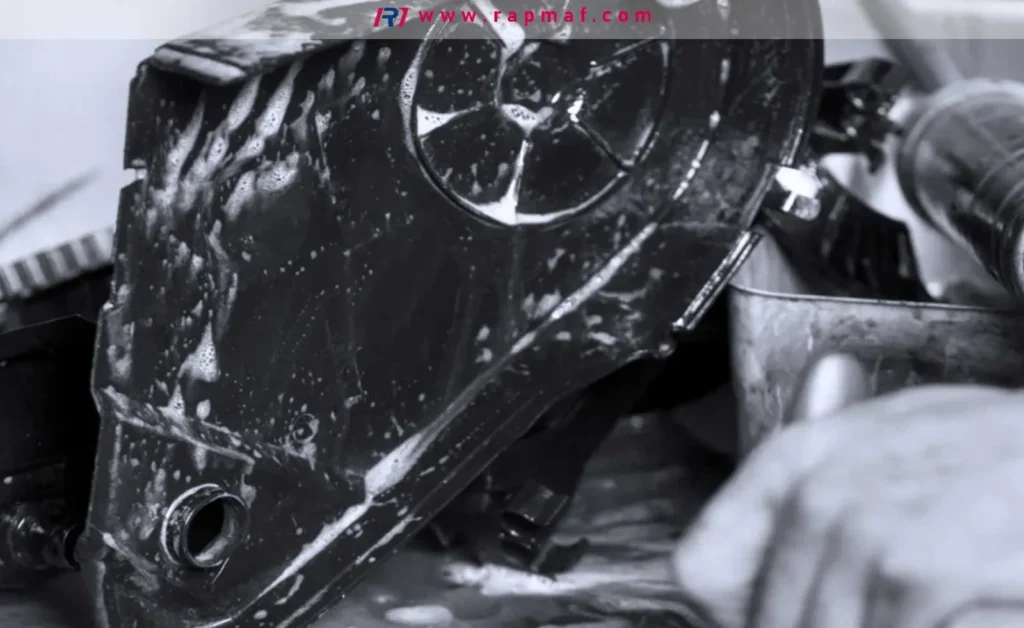

Etapa 2: A Fase Crítica de Limpeza e Desengorduramento

É aqui que o trabalho de verdade começa. O objetivo desta etapa é remover toda a "sujeira" — qualquer substância estranha na superfície da peça. Essa sujeira pode ser classificada como orgânica ou inorgânica.

Remoção de matéria orgânica (desengorduramento):
Os solos orgânicos incluem óleos, graxas e lubrificantes de usinagem, compostos de polimento e até mesmo impressões digitais. Se uma camada microscópica de óleo permanecer, o revestimento não aderirá ao metal subjacente, causando bolhas e descamação. Existem vários métodos para desengordurar:

• Desengorduramento com solvente: As peças são imersas em um solvente que dissolve os óleos. Este método é eficaz, mas envolve compostos orgânicos voláteis (COVs) e está cada vez mais sujeito a regulamentação.
• Limpeza por imersão alcalina: Este é o método mais comum. As peças são imersas em um tanque quente contendo uma solução alcalina aquosa (pH elevado) com detergentes e surfactantes. O calor amolece os óleos, e os produtos químicos os emulsionam, desprendendo-os da superfície e suspendendo-os na solução.
• Limpeza eletrolítica: Esta é a etapa final e mais poderosa de desengorduramento. A peça é novamente imersa em uma solução alcalina, mas desta vez uma corrente contínua é aplicada, tornando a peça... anódio ou o cátodo. Isso faz com que bolhas de gás (oxigênio ou hidrogênio) se formem vigorosamente na superfície da peça. Essa ação de "esfregamento" remove fisicamente quaisquer vestígios de óleo e contaminantes restantes, resultando em uma superfície excepcionalmente limpa. Para aço, a limpeza anódica (ou por "corrente reversa") é frequentemente preferida.

Após esta etapa, a peça deve passar por um “teste de ruptura da película de água”. Ao enxaguar a peça, um fluxo contínuo de água deve escorrer dela. Se a água formar gotas ou se separar em gotículas, isso indica que ainda há uma película oleosa presente e a peça deve ser limpa novamente.

Etapa 3: Ativação da superfície (Decapagem e corrosão)

A peça agora está livre de matéria orgânica, mas ainda não está pronta. A superfície ainda está coberta por uma fina camada invisível de matéria inorgânica — óxidos, ferrugem, carepa de tratamento térmico e corte a laser escamas. Elas devem ser removidas para expor o metal puro e bruto por baixo. Este é o trabalho de decapagem ácida.

As peças são imersas em um banho de ácido, geralmente ácido clorídrico ou sulfúrico. O ácido reage com os óxidos metálicos, dissolvendo-os sem atacar significativamente o metal base. A concentração do ácido, a temperatura do banho e o tempo de imersão devem ser cuidadosamente controlados. Deixar uma peça no ácido por muito tempo pode causar corrosão excessiva, formação de pites na superfície e um fenômeno em aços de alta resistência chamado corrosão por pite. fragilização por hidrogênio, onde os átomos de hidrogênio do ácido podem se difundir no aço e torná-lo quebradiço.

Para alguns metais, especialmente aço inoxidável Para ligas muito passivas, uma simples decapagem ácida não é suficiente. É necessário um processo mais agressivo. ativação or gravura Pode ser necessário realizar uma etapa para remover a resistente camada passiva de óxido e criar um perfil de superfície microscopicamente rugoso que promova a adesão mecânica das camadas de revestimento subsequentes.

Etapa 4: O Herói Desconhecido – Enxágue

Pode parecer trivial, mas o enxágue é uma etapa crítica e independente que se repete entre cada etapa química. Após a peça sair do limpador alcalino, ela deve ser completamente enxaguada antes de entrar no decapante ácido. Após sair do decapante ácido, ela deve ser completamente enxaguada antes de entrar no banho de galvanização.

Isso é feito para evitar arrastarO arraste é a pequena quantidade de solução química que adere à peça durante a transferência entre tanques. Se você arrastar um limpador alcalino para o tanque de ácido, neutralizará o ácido e contaminará o banho. Se arrastar ácido para o banho de galvanoplastia, alterará drasticamente o pH cuidadosamente equilibrado e arruinará toda a solução, o que pode custar milhares de dólares.

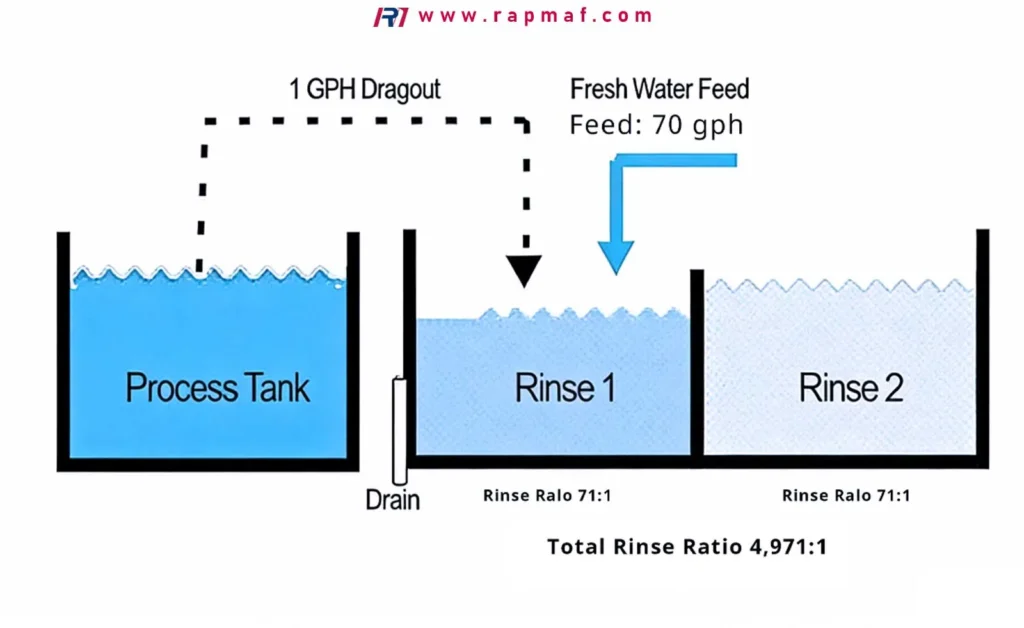

As empresas de galvanoplastia utilizam vários tanques de enxágue, geralmente com água fresca em contracorrente, para garantir que as peças estejam perfeitamente neutralizadas e livres de qualquer resíduo químico anterior antes de prosseguir para a próxima etapa.

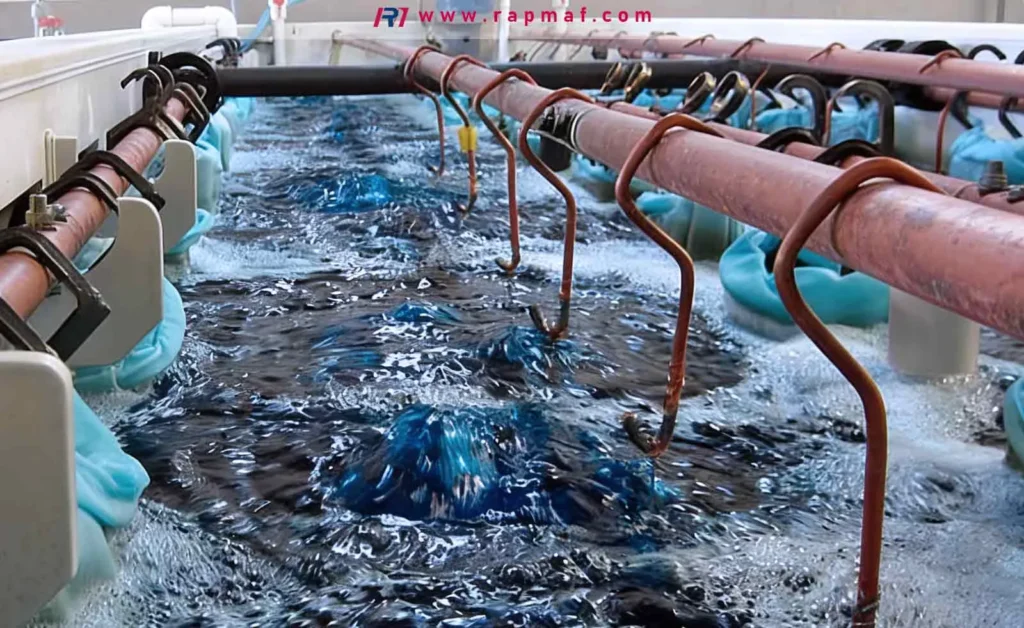

Etapa 5: O Banho de Galvanoplastia – O Coração do Processo

A peça, agora perfeitamente limpa e funcional, é imersa no tanque de galvanização. É aqui que a mágica acontece. O método mais comum, galvanização, é um processo eletroquímico que utiliza corrente elétrica contínua (CC) para depositar uma camada de metal sobre uma peça de trabalho.

Vamos analisar os componentes de uma célula de galvanoplastia típica:

• O eletrólito (o “banho”): Não se trata apenas de água. É uma solução química cuidadosamente controlada contendo sais dissolvidos do metal a ser revestido. Por exemplo, um banho de niquelagem contém sulfato de níquel e cloreto de níquel, que fornecem uma fonte de íons de níquel com carga positiva (Ni²⁺). O banho também contém diversos outros aditivos patenteados — abrilhantadores, veículos e agentes niveladores — que controlam a aparência e as propriedades finais da camada revestida. O pH, a temperatura e a concentração química desse banho são monitorados constantemente.
• O Ânodo (+): São barras ou cestos do metal de revestimento puro (por exemplo, níquel puro, cobre puro). Eles são conectados ao terminal positivo de uma fonte de alimentação CC (um retificador). Quando a corrente é ligada, os ânodos se dissolvem lentamente no eletrólito, repondo os íons metálicos que estão sendo depositados na peça.
• O cátodo (-): Esta é a própria peça de trabalho. Ela está conectada ao terminal negativo do retificador.
• O retificador (fonte de alimentação): Este dispositivo converte a energia CA da rede elétrica em energia CC de baixa tensão e alta corrente, necessária para a galvanoplastia. A quantidade de corrente aplicada (a densidade de corrente) é um dos fatores mais críticos. Parâmetros do processo.

O processo eletroquímico em ação:

1. Quando o retificador é ligado, cria-se uma diferença de potencial entre o ânodo e o cátodo.
2. No ânodo (+), o metal puro é oxidado, ou seja, perde elétrons e se dissolve na solução como íons metálicos carregados positivamente. Para o níquel, a reação é: Ni → Ni²⁺ + 2e⁻.
3. Esses íons metálicos carregados positivamente (Ni²⁺) são então atraídos através do eletrólito em direção à peça de trabalho carregada negativamente (o cátodo).
4. Na superfície da peça (-), os íons metálicos ganham elétrons (são “reduzidos”) e se depositam na superfície como átomos de metal puros e sólidos. A reação é: Ni²⁺ + 2e⁻ → Ni.

Esse processo continua, construindo uma camada metálica, átomo por átomo, criando um revestimento uniforme, coeso e altamente aderente. A espessura desse revestimento é determinada pela Lei de Faraday da Eletrólise — é uma função direta da quantidade de corrente aplicada e do tempo que a peça permanece no tanque. Um acabamento cromado decorativo típico pode ter menos de um mícron de espessura, enquanto um revestimento de "cromo duro" para resistência ao desgaste pode ter centenas de mícrons de espessura.

O conceito de camadas de "ataque":

Muitas vezes, não é possível simplesmente depositar o metal final diretamente sobre o substrato. Alguns metais não aderem bem a outros. Por exemplo, depositar níquel diretamente sobre aço é difícil. Para resolver isso, utiliza-se uma camada intermediária muito fina e altamente aderente, chamada de camada de revestimento. greve, é aplicado primeiro. Uma sequência comum para cromagem decorativa em aço é:

1. Golpe de cobre com cianeto: Uma camada muito fina de cobre é aplicada para promover a adesão.
2. Placa de cobre ácida: Uma camada mais espessa de cobre é aplicada para nivelar quaisquer imperfeições microscópicas na superfície.
3. Niquelagem: São aplicadas uma ou mais camadas de níquel. Isso proporciona a maior parte da resistência à corrosão e a aparência brilhante e reflexiva.
4. Placa cromada: A camada final, extremamente fina, de cromo é aplicada. Isso proporciona a tonalidade azulada, resistência a riscos e acabamento à prova de oxidação.

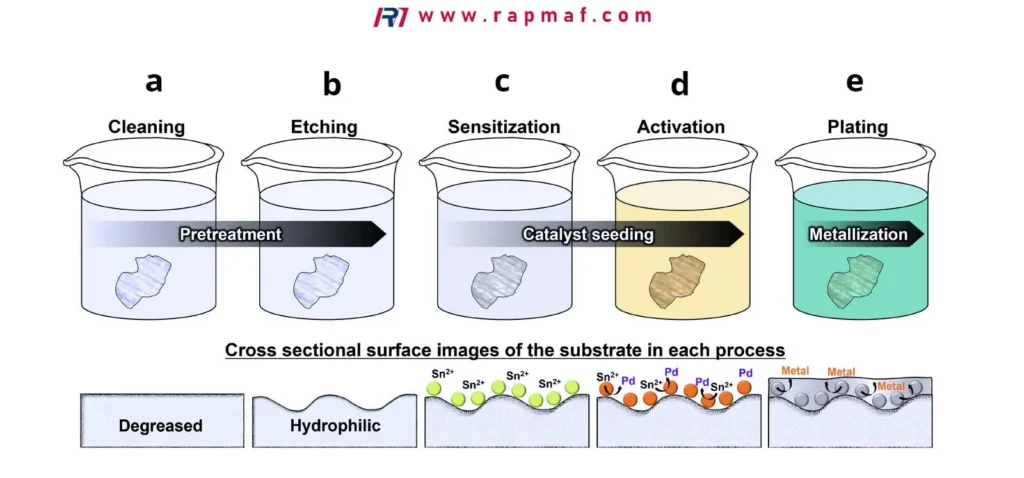

Uma alternativa importante: Revestimento químico

Embora a galvanoplastia seja o método mais comum, existe outro processo importante chamado galvanização elétricaComo o nome indica, não utiliza corrente elétrica externa. Em vez disso, a deposição é obtida por meio de uma reação química autocatalítica dentro do próprio banho de revestimento. O banho contém um agente redutor que fornece os elétrons necessários para reduzir os íons metálicos à superfície da peça.

O exemplo mais comum é Revestimento de níquel químico (EN).

• Vantagem principal: Por não depender de um campo elétrico, o revestimento químico proporciona uma camada perfeitamente uniforme, independentemente da geometria da peça. Ele se deposita uniformemente em furos profundos, cantos vivos e sobre formas complexas onde a galvanoplastia teria dificuldades.
• Propriedades: Os depósitos de níquel eletrolítico (EN) são geralmente mais duros e resistentes à corrosão do que os níquel eletrolíticos padrão. Eles também podem ser co-depositados com partículas como fósforo ou Teflon para criar propriedades de superfície altamente especializadas.

Etapa 6: Pós-tratamento – Garantindo a durabilidade

A peça sai do banho de revestimento com aparência acabada, mas frequentemente encontra-se em um estado altamente ativo e vulnerável. Etapas de pós-tratamento são essenciais para garantir seu desempenho e durabilidade a longo prazo.

• Lavagem: Mais uma vez, um enxágue completo é fundamental para remover os produtos químicos altamente concentrados e frequentemente corrosivos do banho de galvanoplastia.
• Revestimentos de passivação/conversão de cromato: Isso é especialmente importante para a galvanização com zinco e cádmio. A peça recém-revestida é mergulhada em uma solução de cromato. Isso forma uma fina camada de conversão, semelhante a um gel. revestimento" na superfície. Este revestimento é autorregenerativo e aumenta drasticamente a resistência à corrosão da camada de zinco subjacente. É também o que confere ao revestimento de zinco suas cores características (transparente/azul, amarelo, preto ou verde-oliva).
• Vedação: Uma camada final de acabamento ou selante pode ser aplicada para aumentar ainda mais a resistência à corrosão, adicionar lubrificação ou modificar a aparência.
• Alívio da fragilização por hidrogênio através do cozimento: Conforme mencionado na etapa de decapagem, os aços de alta resistência são suscetíveis à absorção de hidrogênio durante o processo. Se não for removido, isso pode levar a uma corrosão repentina. falha catastrófica da peça sob carga. Para evitar isso, essas peças devem ser levadas a um forno a uma temperatura específica (por exemplo, 190-220 °C / 375-430 °F) por várias horas imediatamente após o revestimento. Esse processo de aquecimento permite que os átomos de hidrogênio aprisionados se difundam com segurança para fora do aço. Essa é uma etapa indispensável para componentes críticos na indústria automotiva e aeroespaço todas as indústrias.

Etapa 7: Inspeção e Controle de Qualidade

A etapa final consiste em verificar se todo o processo foi bem-sucedido e se a peça atende às especificações do cliente. Diversos testes de controle de qualidade são realizados:

• Teste de espessura: Este é o teste mais fundamental. Ele é medido de forma não destrutiva usando instrumentos de fluorescência de raios X (XRF) ou de indução magnética.
• Teste de Adesão: A aderência entre o revestimento e o substrato é testada. Isso pode envolver dobrar a peça, aquecê-la ou usar uma fita especial para tentar remover o revestimento. Uma peça revestida corretamente não apresentará sinais de bolhas, descascamento ou lascamento.
• Teste de Resistência à Corrosão: A peça é colocada em uma câmara de névoa salina padronizada, que cria um ambiente corrosivo acelerado. A peça é verificada periodicamente para determinar quantas horas ela pode suportar antes de apresentar sinais de ferrugem (ferrugem vermelha para aço, ferrugem branca para zinco). As especificações são frequentemente expressas em horas de resistência à névoa salina (por exemplo, “96 horas para ferrugem branca”).
• Inspeção visual: A peça é verificada quanto a defeitos estéticos, como corrosão, queimaduras, opacidade ou falta de cobertura.

Perguntas Frequentes

Qual é o processo de revestimento?
A galvanoplastia industrial é um processo de acabamento superficial em várias etapas. Resumidamente, uma peça metálica é primeiro rigorosamente limpa e desengordurada, e então sua superfície é ativada em um banho ácido. Em seguida, ela é imersa em uma solução química onde uma corrente elétrica contínua (na galvanoplastia) ou uma reação química (na galvanoplastia química) é usada para depositar uma fina camada aderente de outro metal sobre sua superfície. Finalmente, ela passa por tratamentos posteriores, como passivação e cura térmica, para garantir a durabilidade.

Quais são as 7 principais etapas do revestimento industrial?

1. Revisão e mascaramento do projeto
2. Limpeza e Desengorduramento
3. Ativação de superfície (decapagem)
4. Enxaguar (repetido entre as etapas)
5. Banho de revestimento (deposição)
6. Pós-tratamento (passivação/selagem)
7. Inspeção e Controle de Qualidade

Existe diferença entre galvanização e anodização?
Sim, muito importante. Galvanização acrescenta Uma nova camada de um material diferente é aplicada na superfície de uma peça. Anodização É um processo de conversão usado quase exclusivamente para o alumínio. converte A camada superficial existente de alumínio é transformada em óxido de alumínio, que é muito duro, durável e resistente à corrosão. Nada de novo é adicionado; a superfície existente é transformada.

O que determina o custo do revestimento?
Os principais fatores são o tipo de metal a ser revestido (o ouro é mais caro que o zinco), a espessura necessária do depósito, a complexidade da peça (que afeta a mão de obra para montagem e mascaramento) e os rigorosos requisitos de controle de qualidade (por exemplo, peças aeroespaciais exigem mais testes e documentação do que componentes comerciais).

Considerações Finais

Como você pode ver, o revestimento industrial é muito diferente de simplesmente arrumar comida em um prato. Trata-se de uma sequência precisa e complexa de processos químicos e eletroquímicos, onde cada etapa é crucial para o resultado final. É uma ferramenta poderosa no arsenal de um engenheiro, permitindo-nos pegar um material base comum e econômico, como o aço, e conferir-lhe as propriedades de superfície de alto desempenho de um material muito mais exótico ou caro. Compreender esse processo, desde o primeiro tanque de limpeza até a verificação final de controle de qualidade, é essencial para projetar e fabricar peças feitas para durar.

Referências

1. ASTM Internacional, B117 – 19, Prática padrão para operação de aparelhos de pulverização de sal (névoa)A especificação padrão da indústria para a realização de testes de corrosão. Link para ASTM B117
2. Sociedade Americana de Galvanoplastia e Acabamento de Superfícies (AESF), Revista de Acabamento de SuperfíciesUma fonte líder de artigos técnicos e melhores práticas da indústria em revestimento e acabamento de superfícies. Agora parte da Associação Nacional de Acabamento de Superfícies (NASF). Link para a NASF
