A preocupação é pequenos micromovimentos repetidos entre duas superfícies carregadas que são suposto ficar parado. Pense alguns micrômetros a talvez ~50 μm de deslizamento oscilatório, deslizamento não visível. O resultado geralmente é uma mistura de desgaste desgastante (remoção de material) e corrosão por atrito (detritos de óxido mais desgaste).
Para engenheiros e compradores técnicosA fricção é importante porque causa, silenciosamente, diversos problemas: falhas prematuras nos assentos dos rolamentos, afrouxamento "misterioso" de parafusos, revestimentos rachados, estrias ruidosas, aumento da resistência de contato nos conectores e muitas solicitações de garantia que começam com "não alteramos nada".
At Fabricação Rápida, nos deparamos com preocupações com mais frequência durante as revisões de DFM de interfaces "que não devem se mover" — assentos de rolamentos, conjuntos fixados por grampos, encaixes por pressão e acoplamentos estriados — onde a intenção do desenho é sólida, mas a realidade da produção (espessura do revestimento, acabamento de superfície A dispersão, a dispersão de torque e a incompatibilidade térmica levam a interface a um deslizamento parcial.
Resposta rápida: O que é fretting?
A corrosão por atrito é um dano causado por movimentos relativos repetidos e de pequena amplitude em uma interface de contato sob carga.
Esse movimento rompe as películas superficiais, corta asperezas, gera detritos e pode iniciar fissuras de fadiga.
Uma definição simples de "loja" que geralmente está correta:
Se duas peças são fixadas/pressionadas juntas e há vibração, suspeita-se de desgaste por atrito — especialmente quando se encontra pó escuro e polido patches.
Definição de desgaste por atrito (Engenharia) em palavras simples
A maioria das interfaces é projetada para um de dois mundos:
- Sem escorregar (fixação correta): a pré-carga/ajuste é suficientemente alta para que as superfícies não se movam umas em relação às outras.
- Deslizamento brutoO projeto permite movimento e fornece lubrificação, rolamentos ou superfícies de desgaste.

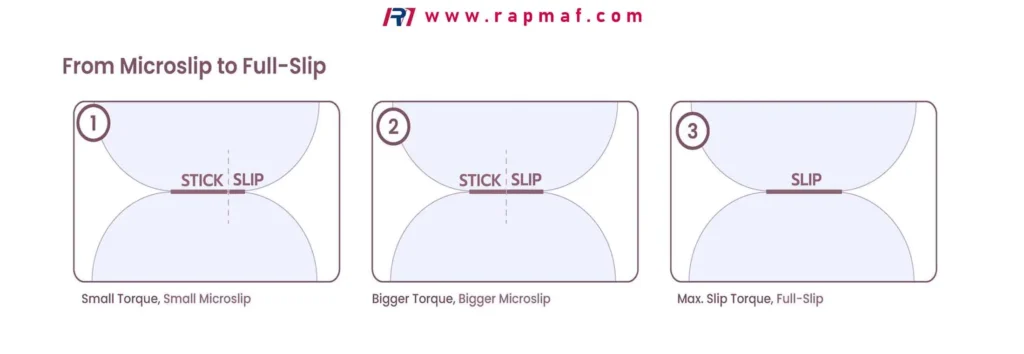

A preocupação reside num ponto intermediário: deslizamento parcial—Algumas regiões aderem enquanto as bordas deslizam micro-a cada ciclo. É por isso que os danos geralmente se concentram no perímetro da área de contato, em vez de se distribuírem uniformemente por toda ela.
O que realmente acontece durante a ansiedade (passo a passo)
Eis a realidade, nem tão limpa, da interface:
- Formulários de contato da Asperity
Até mesmo “suave” Usinado As superfícies se tocam nos pontos de contato. A área de contato real é menor do que parece. - Microssoldagens e início do cisalhamento
Sob carga, os picos podem sofrer soldagem a frio localizada. A vibração então os corta por cisalhamento. - As películas protetoras se rompem.
As camadas de óxido (e as películas de revestimento) racham e rompem repetidamente. O metal fresco fica exposto. - Os detritos se formam e ficam presos.
As partículas de desgaste oxidam e são trituradas, transformando-se em um pó fino. Como o movimento é mínimo, os detritos geralmente não conseguem escapar. - A abrasão por terceiro corpo aumenta.
Esse pó se transforma em um "terceiro corpo" abrasivo, aumentando a taxa de desgaste e, às vezes, o atrito. - A iniciação da fissura pode seguir
A combinação de concentração de tensão + superfície danificada pode levar a fadiga de atrito, especialmente em ambientes de alta ciclagem.
É por isso que a corrosão pode parecer "apenas um pouco de poeira", enquanto na verdade a interface está se degradando rapidamente.
Desgaste por atrito versus corrosão por atrito (e por que as pessoas os confundem)
Estão relacionados, mas não são idênticos.
| INVERNO | Motorista principal | Evidência típica | comum Materiais |
|---|---|---|---|
| Desgaste por desgaste | Remoção mecânica (adesão/abrasão) | Cicatrizes polidas, sulcos, cavidades | aços, titânio, alumínio, a maioria dos metais |
| Corrosão por atrito | Sinergia entre desgaste e oxidação | Pó escuro/preto/marrom-avermelhado, manchas ásperas | aços (pó ferruginoso), Al (cinza/preto), Cu Alloys (filmes sombrios) |
No ar normal, O desgaste por atrito quase sempre arrasta a corrosão consigo.Isso ocorre porque os detritos oxidam rapidamente. Em ambientes secos/inertes, ainda é possível obter desgaste por atrito sem muita "aparência de corrosão".
Onde ocorre o desgaste por atrito em montagens reais
Esses são os infratores reincidentes que vemos em desenhos de produção e falhas do cliente.
Juntas aparafusadas e interfaces fixadas por grampos
- Juntas flangeadas sob vibração
- barramentos e condutores laminados
- suportes fixados em máquinas ou veículos
Gatilho comum: carga de fixação insuficiente ou perda de pré-carga após o assentamento/fixação.

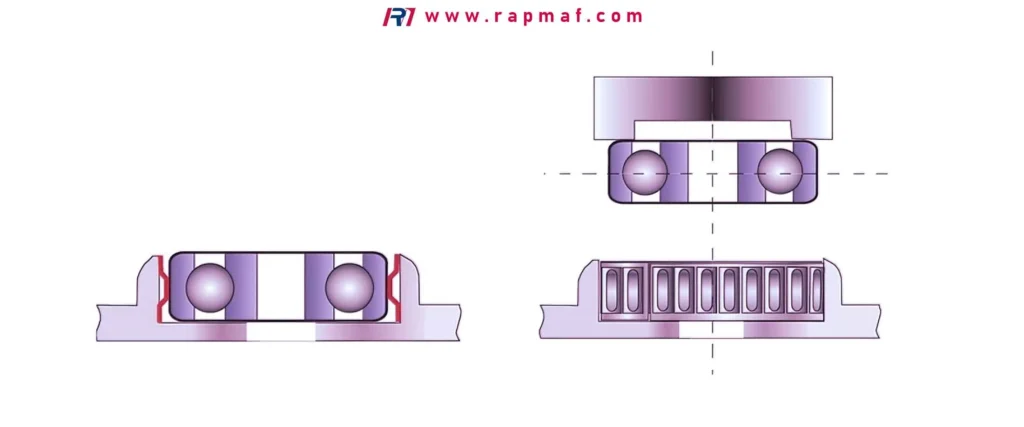

Ajustes por pressão, assentos de rolamentos e alojamentos

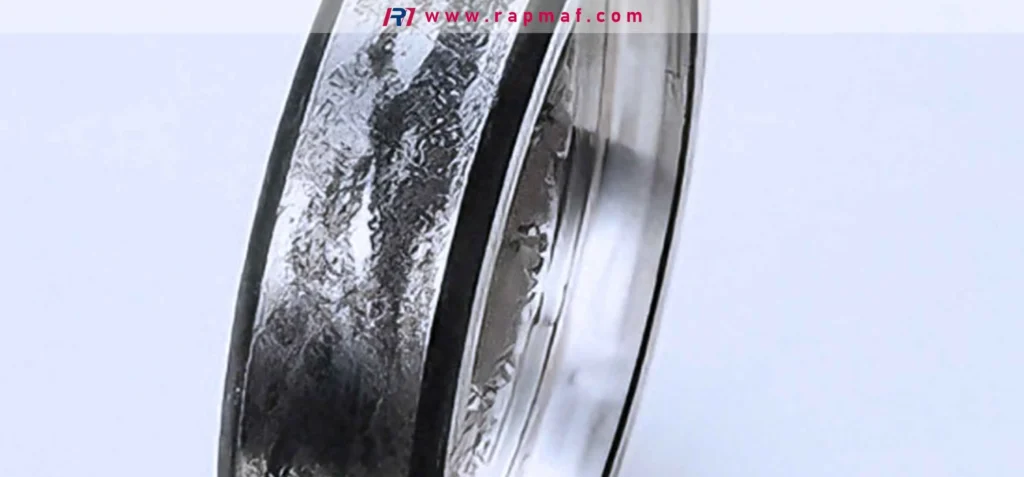

- desgaste por atrito do anel externo do rolamento em uma carcaça de alumínio
- desgaste por atrito do anel interno do rolamento em um eixo
- Ajustes de cubo/eixo que operam próximos ao limite superior da tolerância
Se o anel sofrer deformação ou "trabalhar" microscopicamente, a sede será polida e, em seguida, aparecerá um pó.
Estrias, chavetas, acoplamentos e peças de reversão de torque
- acionamento de estrias com torque alternado
- Juntas com encaixe e vibração
- acoplamentos próximos às condições de ressonância
Amores de preocupação pequena torção cíclica.
Conectores elétricos (sim, ainda mecânicos)
- O desgaste por atrito aumenta a resistência de contato.
- Falhas intermitentes surgem sob vibração.
- Películas finas se rompem, detritos se formam e, então, o conector "fica ruidoso".
Se você já tentou resolver um problema elétrico causado apenas por vibração... o desgaste por atrito está nessa lista de possíveis causas.
Por que a preocupação excessiva acontece (Causas principais que os engenheiros podem abordar)
Geralmente, é possível classificar as causas em algumas categorias.

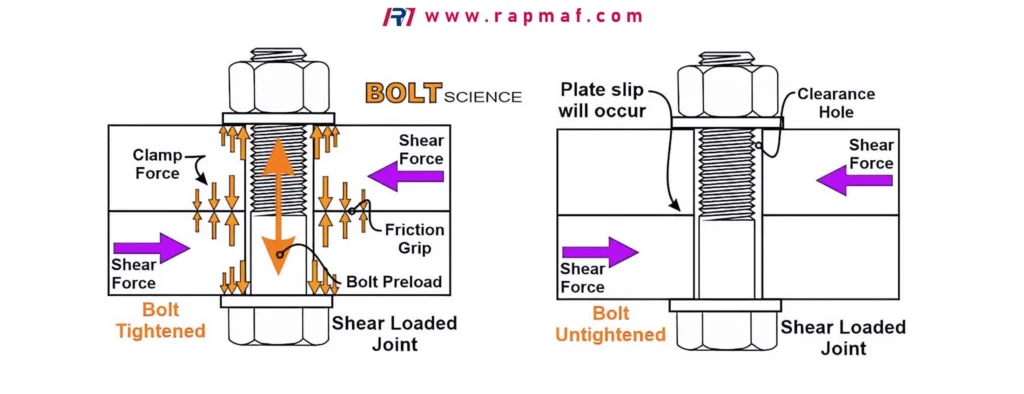

Pouca pré-carga (ou pré-carga que não se mantém)
- fixadores com torque insuficiente
- articulações de baixa rigidez que relaxam
- incorporação de camadas macias (tinta, espessa) anodizar, juntas macias)
- Ciclos térmicos que alteram as condições de fixação
Ajuste ou geometria que estimula micromovimentos
- acúmulo de tolerâncias que levam à folga
- alinhamento inadequado criando carga nas bordas
- períodos de engajamento curtos
- transições abruptas (raios pequenos) concentram a tensão de contato
Efeitos de superfície e material
- Acabamentos que promovem a adesão (tendência à formação de atrito)
- Revestimentos que racham sob microdeslizamento
- rugosidade que retém detritos (ou acabamentos tão lisos que aumentam o efeito stick-slip — depende da combinação)
Meio Ambiente
- A umidade e o oxigênio aceleram a formação de óxidos.
- Os contaminantes transformam os detritos em pasta abrasiva.
- As mudanças de temperatura podem "bombear" as articulações.
Um dos modelos mentais mais úteis: A fadiga por atrito é um problema sistêmico—design + ajuste + superfície + espectro de carga + ambiente. Corrigir apenas um deles pode funcionar, mas não há garantia de sucesso.
Como estimar o risco de desgaste por atrito (uma lista de verificação prática)
Não é necessário nenhum software sofisticado para obter uma resposta inicial. Pergunte:
- Existe carga tangencial cíclica na interface (vibração, ondulação de torque, flexão)?
- A junta depende de atrito Para impedir o movimento?
- É provável que a pré-carga/ajuste varie (dispersão do torque de montagem, espessura do revestimento, variações térmicas)?
- Haverá destroços? preso (Fenda apertada, sem descarga)?
- Já existem sinais disso? manchas polidas, pó escuro, ferrugem vermelha, resíduo com aparência de “fumo”?
Se você responder "sim" a várias perguntas, ficar preocupado é mais do que plausível.
Como reduzir o desgaste por atrito (opções de projeto e processo)
A melhor solução depende de você poder permitir o movimento ou de ter que eliminá-lo completamente.
Opção A: Eliminar o microdeslizamento (Preferencial em muitas juntas estruturais)
Aumentar a carga de aperto e a rigidez da junta
- Aumentar a pré-carga (dentro dos limites dos parafusos e juntas)
- Use arruelas endurecidas / superfícies de apoio melhores
- Redesenho para aumentar a rigidez da junta (flanges mais espessas, comprimento de fixação mais curto, se possível)
- Reduzir o relaxamento evitando camadas macias na pilha fixada.
Um problema muito comum no mundo real: fixação sobre anodização/pintura e esperando o mesmo desempenho de fricção que metal com metal. Pode funcionar, mas não é "gratuito".
Melhore o encaixe (para assentos e encaixes por pressão)
- escolha os modelos com base em espectro de carga, não apenas tabelas genéricas
- Controle a circularidade e a conicidade (os assentos dos rolamentos são sensíveis).
- Para carcaças: considere a rigidez do material (carcaças de alumínio se movem mais do que as de aço).
Na Rapid Manufacturing, costumamos recomendar o controle diâmetro + circularidade Em vez de apenas ajustar uma única tolerância de ± grau, o desgaste por atrito e a fluência do anel aparecem quando o erro de forma é ignorado.
Opção B: Aceitar a moção e garantir sua aprovação
Às vezes, o movimento é inevitável (incompatibilidade de expansão térmica, necessidades de manutenção). Nesse caso, você gerencia a interface:
Utilize lubrificantes ou películas sólidas.
- A graxa pode ajudar, mas também pode reter detritos (dependendo da vedação e da contaminação).
- Lubrificantes de película sólida (sistemas MoS₂/PTFE) podem reduzir a adesão e estabilizar o atrito.
Escolha revestimentos considerando o modo de falha.
- Revestimentos duros reduzem o desgaste, mas podem rachar se o substrato flexionar.
- O revestimento pode alterar o encaixe (e criar microdeslizamentos se o levar a uma zona de tolerância inadequada).
- anodizar em alumínioÓtimo para desgaste em alguns contatos deslizantes, mas em uma junta fixada pode ser uma camada compressível.
Não assuma que "revestimento mais duro = sem desgaste por atrito". Se ele rachar e produzir detritos, o problema pode piorar.
Alterar o emparelhamento de materiais
- Evite situações de atrito severo entre peças de aço inoxidável (como em alguns casos de contato entre peças de aço inoxidável).
- Considere uma superfície sacrificial, se a manutenção o permitir.
Opção C: Alterar o caminho de carregamento (parar de pedir ao atrito que faça tudo)
- Utilize chavetas, ranhuras projetadas para carga, pinos guia e ombros de torque.
- adicionar recursos antirrotação
- Redesenho para que a interface sofra menos carga tangencial.
Se uma junta depende repetidamente do atrito para suportar o torque reverso, ela é, por padrão, propensa à corrosão por atrito, a menos que a margem de pré-carga seja grande e estável.
Sintomas de preocupação, causa provável e soluções (Tabela de triagem rápida)
Use esta tabela quando tiver uma peça real na bancada e precisar decidir o que trocar primeiro.
| Sintoma que você observa | Causa mais provável | Testes Rápidos | Soluções típicas que realmente funcionam |
|---|---|---|---|
| Pó fino e escuro na borda da junta | Deslizamento parcial + detritos presos | Faça o teste de limpeza e procure por um perímetro polido. | Aumentar a pré-carga, aumentar a rigidez da junta, adicionar um elemento de cisalhamento positivo (pino/chave), reduzir o aprisionamento em frestas. |
| Manchas polidas e "brilhantes" no assento | Micromovimentos na interface de ajuste | Verifique o encaixe, a circularidade e a dureza; inspecione o padrão de contato. | Alterar a classe de ajuste, melhorar a curvatura/afunilamento, adicionar manga ou retentor, ajustar acabamento de superfície |
| Pó vermelho-acastanhado em junta de aço | Corrosão por atrito no ar | Confirme a fonte da vibração; inspecione a pilha de grampos para verificar se houve assentamento. | Melhorar a retenção da pré-carga, remover camadas compressíveis, adicionar filmes de controle de corrosão ou de barreira. |
| O anel de rolamento "anda" ou rasteja. | Ajuste relaxado (tolerância/térmica) | Meça o diâmetro interno após o revestimento; verifique o perfil de temperatura. | Recalcular para incompatibilidade térmica, aumentar a interferência, adicionar retenção mecânica |
| Interrupções elétricas sob vibração | Micromovimentos em contatos | Teste de vibração/oscilação; medir a resistência de contato. | Lubrificante/película de contato, redesenho do conector com maior força normal, alívio de tensão |
| Os fixadores se soltam repetidamente. | Perda de pré-carga + cisalhamento cíclico | Auditoria de torque, procure por incorporação | Melhor método de torque, redesenho da junta, método de travamento que não elimina a pré-carga. |
Esta tabela de triagem tende a ter um desempenho melhor do que páginas genéricas sobre "o que está causando problemas" nas buscas, porque responde às perguntas sobre o que os engenheiros realmente fazem em seguida: diagnosticar e escolher uma ação corretiva.
Dois exemplos práticos (com números)
Esses exemplos são simplificados, mas mostram como a irritação "aparece" quando a interface está no limite.

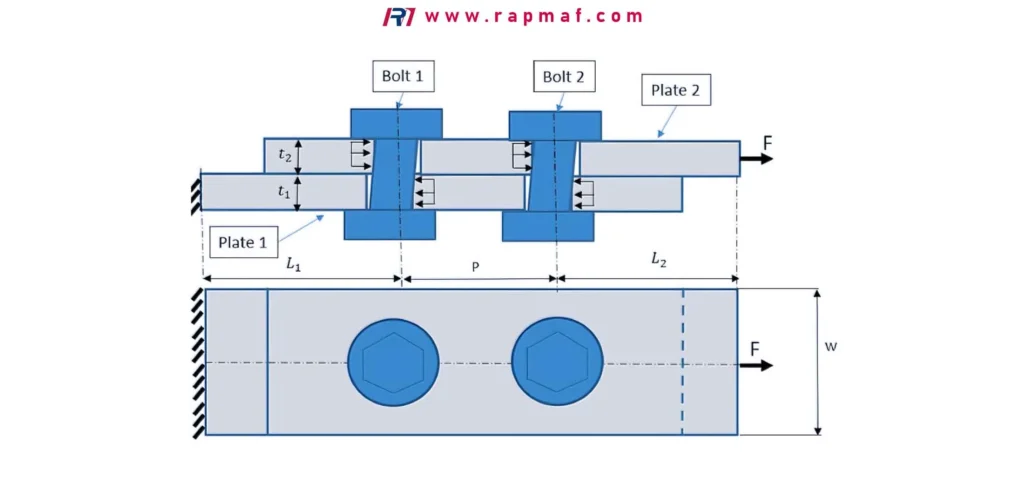

Exemplo 1: Junta sobreposta aparafusada sob vibração (verificação de deslizamento)
Cenário
Um suporte de máquina utiliza uma junta sobreposta aparafusada. A vibração aplica uma carga de cisalhamento cíclica que tenta fazer as placas deslizarem.
- Amplitude da carga de cisalhamento na junta: F = 2,000 N
- Número de parafusos: 2
- Pré-carga alvo por parafuso: Fp = 8,000 N
- Coeficiente de atrito na interface (aço seco, conservativo): µ = 0.15
Resistência ao deslizamento (capacidade de fricção)
Força normal total ≈ soma das pré-cargas = 2 × 8,000 = 16,000 N
Capacidade de atrito ≈ μ × N = 0.15 × 16,000 = 2,400 N
Assim, com um cisalhamento cíclico de 2,000 N, parece "seguro" (2,400 N > 2,000 N). Mas a dispersão da pré-carga e o embutimento podem facilmente reduzir a pré-carga em 20 a 40% se a pilha de juntas incluir camadas moles ou sofrer recalques.
Digamos que a pré-carga real após o período de amaciamento seja 6,000 N por parafuso:
- N = 12,000 N
- Capacidade de atrito = 0.15 × 12,000 = 1,800 N
Agora o cisalhamento cíclico excede capacidade de fricção, de modo que a junta experimenta microdeslizamentos. Não um deslizamento dramático — apenas o suficiente para gerar detritos. Isso é típico de desgaste por atrito.
O que os engenheiros fazem com isso
- Aumentar a pré-carga (ou o número de parafusos)
- Aumentar μ (tratamento de superfície, mas tenha cuidado)
- remover camadas compressíveis
- Adicionar cavilhas/chaves para suportar o cisalhamento em vez de apenas o atrito
Exemplo 2: Desgaste por atrito do anel externo do rolamento em uma carcaça de alumínio (Ajuste + Realidade Térmica)
Cenário
A O anel externo do rolamento de aço assenta em um anel de alumínio. Carcaça. A temperatura de operação varia de 20°C a 80°C. Os projetistas optam por uma prensagem leve à temperatura ambiente, mas em uso o ajuste se torna mais flexível.
Presumir:
- Diâmetro externo nominal do rolamento (anel de aço): D = 50.00 milímetros
- Diâmetro do alojamento (Al) a 20°C: 49.98 mm (tão Interferência de 0.02 mm)
- Coeficientes de expansão térmica:
- Alumínio: αAl ≈ 23×10⁻⁶ /°C
- Aço: αSt ≈ 12×10⁻⁶ /°C
- Aumento de temperatura: ΔT = 60°C
Calcular o crescimento do diâmetro
- Crescimento do furo de alojamento: ΔDAl = D × αAl × ΔT
= 50.00 × 23e-6 × 60 ≈ 0.069 mm - Crescimento do diâmetro externo do rolamento: ΔDSt = 50.00 × 12e-6 × 60 ≈ 0.036 mm
Variação líquida na interferência
A interferência reduz em (0.069 − 0.036) = 0.033 mm
Interferência inicial: 0.020 mm
À temperatura: 0.020 − 0.033 = −0.013 mm (agora é liquidação)
Assim, o anel pode sofrer micromovimentos sob carga, especialmente com vibração. Frequentemente, você verá um assento polido e detritos cinza/pretos. Isso é desgaste por atrito.
O que os engenheiros fazem com isso
- Escolha um ajuste com maior interferência na temperatura de montagem.
- usar uma bucha de aço na carcaça
- Adicionar elementos de retenção (ombros, adesivos projetados para retenção de rolamentos)
- Controle o acabamento e a forma do furo (a circularidade é importante).
A visão de Clive (Fabricação Rápida): Os 5 detalhes que geralmente passam despercebidos
Eu sou Clive na Rapid Manufacturinge quando a preocupação aparece em um montagem do clienteRaramente é porque a equipe "não sabia o que era preocupação excessiva". É porque um desses detalhes foi tratado como secundário:
- A espessura do revestimento não foi incluída no ajuste.
Anodização dura, zinco, níquel — 10–50 μm é suficiente para transformar um encaixe limítrofe em microdeslizamento (ou criar danos na montagem que posteriormente se comportam como desgaste por atrito). - A circularidade e o afilamento não foram controlados.
Uma tolerância de diâmetro pode parecer apertada quando, na verdade, o furo é ligeiramente oval. Isso cria alta tensão de contato localizada e zonas de deslizamento parcial. - A junta dependia do atrito para uma carga reversível.
Se a relação torque/cisalhamento se inverter, as juntas que operam apenas por fricção terão vida útil limitada, a menos que a margem de pré-carga seja grande e estável. - O método de torque de montagem apresentou muita dispersão.
A aplicação de torque conforme as especificações, com variação na lubrificação, pode gerar grandes variações na pré-carga. Algumas unidades funcionam bem; outras sofrem desgaste por atrito. - A incompatibilidade térmica foi ignorada.
Anéis de aço em invólucros de alumínio são um clássico. Se a temperatura subir, a interferência pode desaparecer.
Se você está construindo protótipos Para produções de baixo volume ou que desejam minimizar o risco de descuidos iniciais, essas cinco verificações geralmente oferecem o maior retorno.
Resumo de dados comprovado por relatórios (sem enrolação)
A maioria das páginas classificadas para desgaste desgastante Param na definição. Os engenheiros não. Eles querem saber: O que devo medir, quais variáveis predominam e que decisão os dados permitem tomar?
Abaixo está um instantâneo em formato de relatório que eu uso em Fabricação Rápida Estruturar investigações de preocupações e tornar as conversas com fornecedores mensuráveis.
O que estudos confiáveis sobre atrito geralmente controlam
Ao ler literatura sobre preocupação de organizações como ASM International, NASA NTRSe laboratórios nacionais (por exemplo) NPL), você notará que eles normalmente definem o teste com as seguintes entradas:
- Carga normal / pressão de contato (O que mantém as superfícies unidas?)
- Amplitude de deslocamento (micrômetros de movimento oscilatório)
- Frequência (quão rápido oscila)
- Número de ciclos (Os danos geralmente se aceleram após um período de "amaciamento")
- Meio Ambiente (ar, umidade, temperatura, contaminantes)
- Combinação de materiais + dureza (Propensão à adesão/gripagem e comportamento de iniciação de fissuras)
- Condição de superfície (rugosidade, direcionalidade da textura, tensão residual)
- Revestimentos/lubrificação (tipo, espessura e possibilidade de escape de detritos)
Se um "estudo" não mencionar a maioria desses pontos, será difícil usar suas conclusões no projeto.
A principal conclusão prática da engenharia
A tensão nas cordas raramente é explicada por uma única solução como "torná-la mais difícil". Os dados tendem a mostrar que o risco é dominado por... combinação de:
- aperto/encaixe no limite (permitindo deslizamento parcial),
- um ambiente que promove a oxidação de detritos e
- uma geometria de contato que retém detritos.
É por isso que a corrosão por atrito muitas vezes surge repentinamente após o que parece ser uma pequena mudança: um fornecedor de revestimento diferente, uma pequena alteração na tolerância, uma mudança no método de torque ou uma nova faixa de temperatura de operação.
Tabela 3: O que medir versus o que permite decidir
Esta é a parte que a maioria das páginas de SEO ignora — no entanto, é exatamente o que diferencia um artigo de engenharia útil de uma entrada de glossário.
| Dados que você coleta (teste ou campo) | Por que isso importa na preocupação? | Que decisão isso possibilita |
|---|---|---|
| Amplitude de deslocamento (μm) + frequência | Define o regime de aderência/deslizamento parcial e o comportamento dos detritos. | A questão é buscar maior pré-carga/estabilidade de ajuste ou redesenhar a interface para tolerar movimento. |
| Carga de fixação / interferência (e sua dispersão) | Determina se o atrito consegue "manter" o contato ou se ocorre um microdeslizamento. | Dimensionamento/quantidade de parafusos, escolha do método de torque, seleção da classe de ajuste, redesenho da rigidez da junta |
| Temperatura e gradientes térmicos | Pode transformar interferência em espaço livre (ou vice-versa) | Recálculo do ajuste térmico, seleção da manga, alteração do material, características de retenção |
| Rugosidade da superfície + direção da textura | Influencia o cisalhamento das asperezas, o aprisionamento de detritos e a evolução da área de contato. | Escolha do processo (torneamento versus retificação), direção do acabamento, decisões sobre polimento/jateamento. |
| Tipo de revestimento + espessura (μm) + dureza | Revestimentos podem reduzir o desgaste ou rachar e gerar detritos abrasivos; alterações na espessura se ajustam | Estratégia de mascaramento, preparação pós-revestimento, seleção de revestimentos alternativos |
| Mapeamento de cicatrizes (onde o dano se concentra) | Danos nas bordas sugerem deslizamento parcial; danos uniformes sugerem deslizamento total. | Ajustes geométricos (relevo da borda), alterações no comprimento de contato, melhorias de alinhamento |
| Cor/química dos detritos (microscopia simples/EDS, se disponível) | Ajuda a separar detritos provenientes da corrosão do desgaste predominantemente metálico. | Controle de corrosão, vedação, estratégia de lubrificação, correção de pareamento de materiais |
| Desvio da resistência de contato (interfaces elétricas) | A corrosão por atrito rompe as películas e produz detritos isolantes. | Redesenho da força normal do conector, escolha do revestimento do contato, adoção de lubrificante/película |
Padrões e métodos que valem a pena citar (para manter as afirmações verificáveis)
Não é necessário citar as normas palavra por palavra; apenas mencioná-las aumenta a credibilidade e ajuda os engenheiros a alinhar os testes internos:
- ASTM G98 – orientações para testes de desgaste por atrito
- ISO 4287/ISO 4288 – como os parâmetros de rugosidade superficial são definidos e avaliados
- ASTM E384 / ISO 6507 – Métodos de microdureza frequentemente usados para caracterizar zonas de danos por atrito
Onde isso ajuda na prática: se o seu fornecedor disser "nós testamos", você pode perguntar como—e se as entradas de teste se assemelham à sua aplicação.
Nota de Clive sobre “dados que economizam dinheiro”
Na minha experiência em Fabricação Rápida, o caminho mais rápido para uma conclusão prática geralmente é não Um modelo complexo de taxa de desgaste. É:
- verificação ajuste após o revestimento (medidas reais, não nominais),
- a verificação formulário (arredondamento/afunilamento) nos assentos,
- auditoria dispersão de pré-carga (método de torque + condições de atrito), e
- documentando onde a cicatriz começa (borda vs centro).
Esses quatro pontos de dados geralmente explicam por que um lote de produção funciona perfeitamente e o próximo apresenta problemas — sem alterar o processo. CAD.
Perguntas Frequentes
O que é desgaste por fricção?
O desgaste por atrito é um dano superficial causado por micromovimentos repetidos sob carga. Ele produz marcas de desgaste, detritos e, frequentemente, acelera a fadiga.
O que é corrosão por atrito?
A corrosão por atrito é o efeito combinado do microdesgaste e da oxidação na interface. Frequentemente, manifesta-se como um pó escuro ou avermelhado e superfícies de contato ásperas.
O que causa desgaste por atrito em juntas aparafusadas?
Normalmente, a pré-carga é muito baixa ou torna-se muito baixa (assentamento, embutimento, dispersão de torque), e a vibração introduz cisalhamento cíclico que excede a capacidade de atrito localmente.
Pode ocorrer desgaste por atrito em conjuntos de aço inoxidável?
Sim. O aço inoxidável pode sofrer bastante desgaste por atrito, e algumas juntas de aço inoxidável também apresentam risco de gripagem. O tratamento da superfície, a lubrificação e o projeto da junta são muito importantes.
Como evitar o desgaste por atrito em encaixes por pressão e assentos de rolamentos?
Utilize ajustes escolhidos de acordo com a carga real e as condições térmicas, controle a forma (circularidade/conicidade), considere buchas/retentores e evite revestimentos que alterem o ajuste, a menos que o projeto os leve em conta.
Perspectiva da Manufatura Rápida: Como isso se reflete em orçamentos e no DFM (Design for Manufacturing).
Quando uma peça está sujeita a vibrações (equipamentos industriais, veículos, máquinas rotativas), Fabricação Rápida Normalmente, analisa características que se correlacionam com o risco de preocupação excessiva:
- ajustes críticos (assentos de rolamento, ajustes por pressão, furos estriados)
- planos de revestimento (mascaramento, tolerância de espessura, dimensionamento pós-acabamento)
- acabamento de superfície textos explicativos vinculado à função, não “um Ra para tudo”
- se uma junta depende do atrito quando um recurso de localização/acionamento positivo seria mais seguro
Se você está lidando com pólvora negra, polimento de assentos ou afrouxamento recorrente de parafusos, podemos ajudar a identificar se a solução está em... geometria, caber, à superfície dos talhos,, ou controle de montagem—e depois fabricar peças revisadas (usinagem CNC, acabamento seletivo, inspeção com tolerâncias rigorosas) para atender à intenção.
Referências
-
- ASM International – Desgaste e Corrosão por Atrito / Corrosão por Atrito (manuais e recursos de análise de falhas): https://www.asminternational.org/
- NASA NTRS – Artigos e relatórios técnicos sobre desgaste por atrito e fadiga por atrito: https://ntrs.nasa.gov/
- NPL (Laboratório Nacional de Física) – Recursos de tribologia e engenharia de superfícies: https://www.npl.co.uk/
- Caixa de ferramentas de engenharia – Atrito e tabelas de referência de engenharia (suporte de contexto): https://www.engineeringtoolbox.com/
