Las pruebas no destructivas (END) son la forma en que verificamos si una pieza tiene defectos. Sin cortarlo o destruirlo. Si usted es un cliente que realiza pedidos de piezas mecanizadas CNC o conjuntos soldados, los END son una de las maneras más sencillas de reducir el riesgo desconocido y evitar el resultado más costoso: encontrar una grieta o falta de fusión después de que las piezas ya estén en el campo.
“¿Cuáles son los 4 tipos de pruebas no destructivas?”—y luego se expande en los seguimientos prácticos: el Los 5 métodos más comunes, 8 técnicas de uso comúny cómo elegir lo que es “mejor” para su material, geometría y criterios de aceptación.
Nota sobre la nomenclatura: Cada industria agrupa los tipos de END de forma diferente. Los "4 tipos" que se indican a continuación son una forma común de categorizarlos. mecanismo de física/inspección, mientras que la sección “métodos” enumera las técnicas que verá en órdenes de compra reales e informes de inspección.
Definición: ¿Qué es NDT?
Ensayos no destructivos (END) Es un conjunto de métodos de inspección utilizados para detectar discontinuidades superficiales o internas (grietas, porosidad, falta de fusión, inclusiones, delaminación, pérdida de pared, etc.) sin dañar la parte.
En términos de compra, se utiliza NDT para responder preguntas como:
- "¿Hay? grietas superficiales “¿Después del mecanizado, rectificado o tratamiento térmico?”
- "Es eso soldar completamente fusionado ¿Sin ninguna falta de fusión oculta?”
- "Esta ahí porosidad interna ¿en un casting?”
- “¿La corrosión causó adelgazamiento de la pared ¿dentro de una tubería?”
- “¿El vínculo está en un compuesto o junta adhesiva sonar? "
¿Cuáles son los 4 tipos de pruebas no destructivas?
Una forma ampliamente utilizada para explicar los END es agrupar los métodos en cuatro “tipos” según cómo revelan defectos:
- Inspección visual/óptica
- Métodos de detección de grietas superficiales
- métodos electromagnéticos
- Métodos de inspección volumétrica (interna)
Traduzcamos esto a un lenguaje sencillo.
Tipo 1: Visual/Óptico (VT)
Qué es: Inspeccionar la superficie utilizando el ojo y herramientas simples (luces, boroscopios, microscopios, cámaras).
Lo que mejor le parece:
- Defectos superficiales evidentes: abolladuras, socavaduras, desalineación, salpicaduras, mecanizado incompleto, corrosión, acabado incorrecto
- Problemas de perfil de soldadura (si tiene criterios de soldadura)
Dónde se utiliza: Casi en todas partes. VT suele ser la primera línea de defensa porque es rápido y barato.
Limitaciones:
VT no puede encontrar de manera confiable grietas finas debajo revestimientosy no puede ver defectos internos.
Consejo para el comprador: Si especifica VT, especifique también criterios de aceptación (por ejemplo, norma de soldadura, acabado de la superficie requisito, “sin bordes afilados”, clase cosmética).
Tipo 2: Detección de grietas superficiales (PT/MT)
Esta categoría es para métodos que son excelentes para encontrar grietas que rompen la superficie.
Pruebas de penetración (PT/tinte penetrante)
Cómo funciona: Un tinte penetrante se filtra en los defectos que rompen la superficie; el revelador lo extrae para hacer visibles las indicaciones.
- Bueno para: materiales no porosos; funciona en muchos metales (incluidos inoxidable) y algunos no metales
- Mejor en: pequeñas grietas superficiales, grietas por pulido
- No es bueno para: superficies porosas o rugosas; recubrimientos pesados; piezas que no se pueden limpiar bien

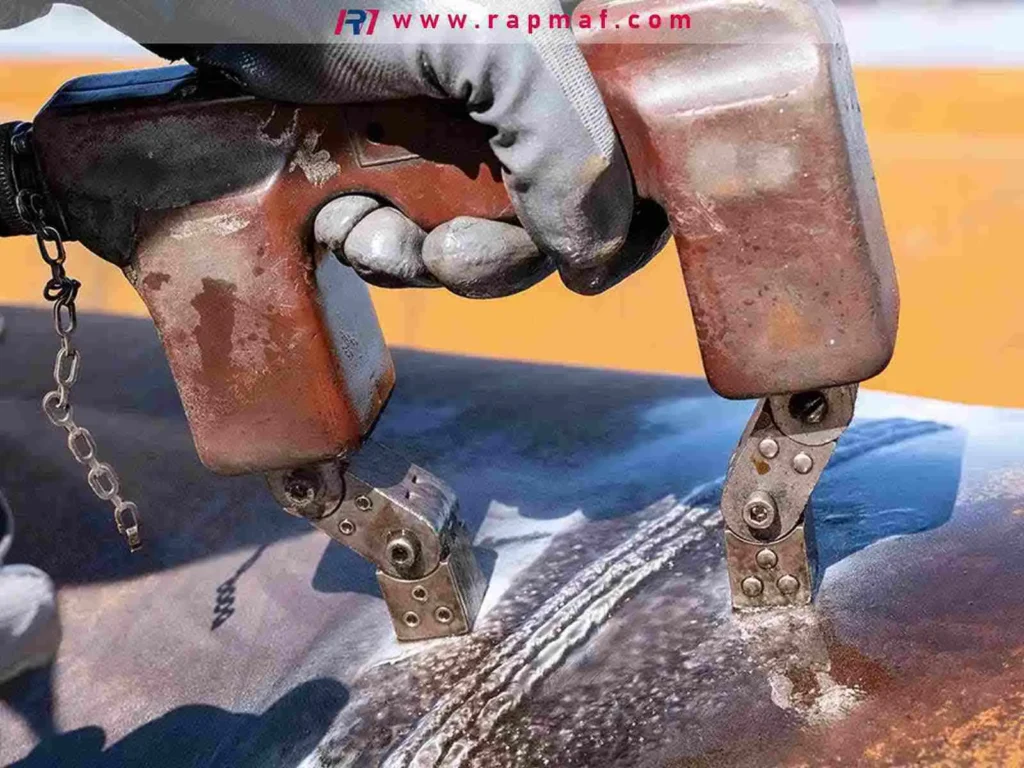

Prueba de partículas magnéticas (MT)
Cómo funciona: Magnetizar una pieza ferromagnética (acero al carbono, algunos aleación aceros). Los defectos perturban el campo magnético y atraen partículas.
- Bueno para: ferromagnético materiales (por ejemplo, 4140); rápido para detectar grietas en la superficie o cerca de ella
- Mejor en: Grietas por tratamiento térmico, grietas por fatiga, grietas de soldadura (en materiales compatibles)
- No es bueno para: acero inoxidable austenítico (304/316) y materiales no magnéticos (aluminio, cobre, muchos plástica)
Consejo para el comprador: PT/MT son a menudo las formas más rentables de controlar el riesgo de grietas después del tratamiento térmico o la soldadura.pero sólo si eliges el método compatible con tu material.
Tipo 3: Electromagnético (ET y relacionados)
Los métodos electromagnéticos detectan defectos según cómo cambian el comportamiento eléctrico/magnético.

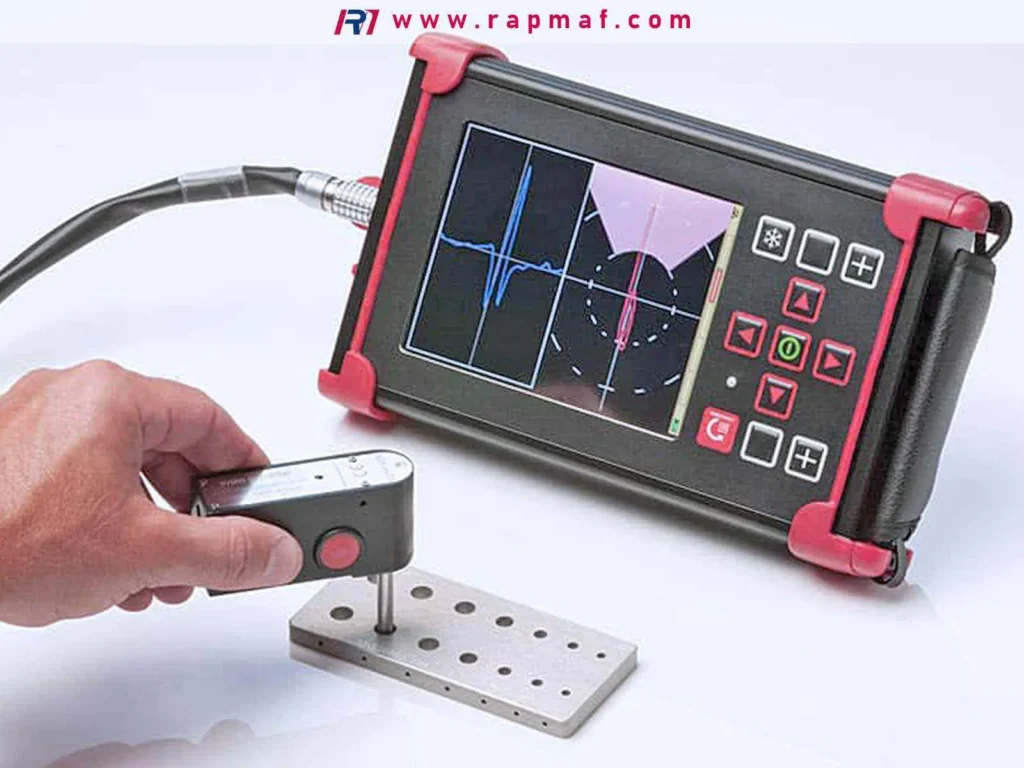

Prueba de corrientes de Foucault (ET)

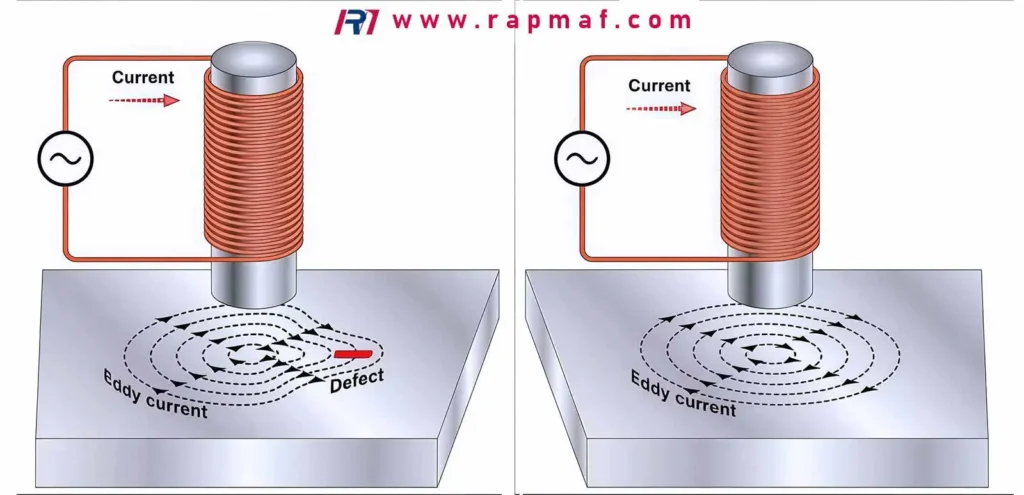

Cómo funciona: Una bobina electromagnética induce corrientes en la pieza; los defectos cambian la señal.
- Bueno para: materiales conductores (aluminio, titanio, muchos aceros); puede detectar defectos superficiales y cercanos a la superficie
- Mejor en: Pequeñas grietas, diferencias en las condiciones del tratamiento térmico, clasificación aleaciones (en algunas configuraciones)
- Limitaciones: Sensibilidad geométrica; necesita estándares de calibración; los defectos más profundos son más difíciles
Consejo para el comprador: La ET es común en aeroespacial para la detección de grietas en piezas de aluminio, pero es más especializado que PT/MT y depende en gran medida del procedimiento.
Tipo 4: Inspección volumétrica (interna) (UT/RT)
Estos métodos se utilizan cuando te preocupas por lo que está sucediendo. interior la parte.

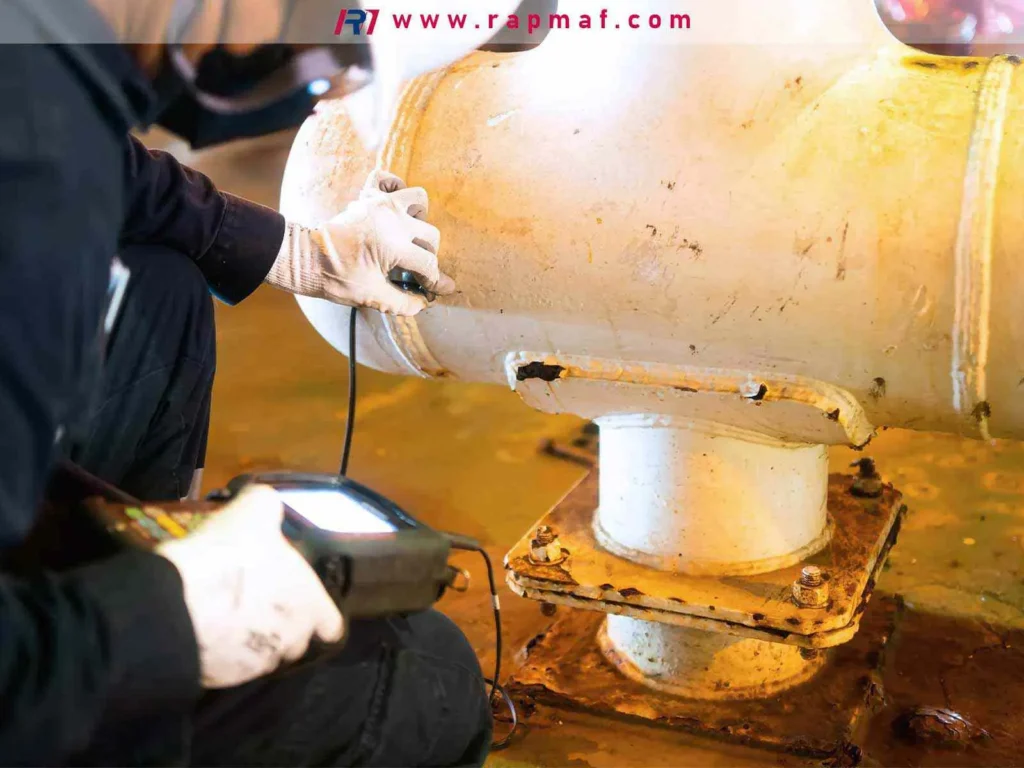

Pruebas ultrasónicas (UT)

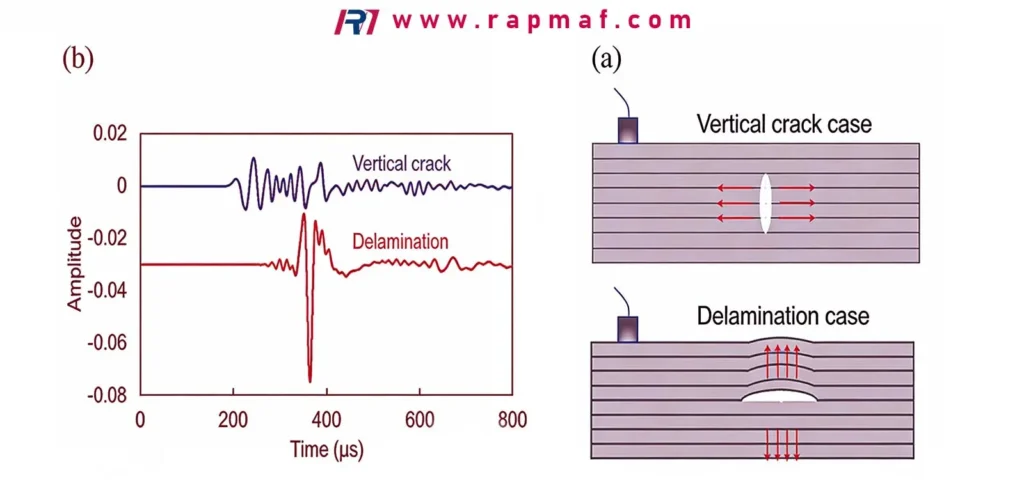

Cómo funciona: Las ondas sonoras viajan dentro de la pieza; las reflexiones indican discontinuidades.
- Bueno para: Grietas internas, falta de fusión, laminaciones; mediciones de espesor; muchos metales
- Mejor en: Secciones más gruesas donde los rayos X son costosos; detección de defectos planares (grietas) dependiendo de la orientación
- Limitaciones: Necesita operadores capacitados; es difícil trabajar con formas complejas; la orientación de los defectos es importante
Pruebas radiográficas (RT, rayos X/Gamma)
Cómo funciona: La radiación pasa a través de la pieza hasta un detector; los cambios de densidad interna se muestran como contraste.
- Bueno para: porosidad interna, inclusiones, huecos, algunos defectos de soldadura; piezas fundidas
- Mejor en: defectos volumétricos (porosidad/contracción) y cavidades internas complejas
- Limitaciones: Restricciones de seguridad y acceso; límites de espesor; se pueden pasar por alto grietas planas alineadas con la viga
Consejo para el comprador: Si está comprando piezas fundidas o soldadas en las que la porosidad interna es una preocupación, la RT suele ser el método más intuitivo para las partes interesadas, porque literalmente puede "ver" las indicaciones en películas o imágenes digitales.
Los 5 métodos NDT más comunes (lo que realmente verá en las cotizaciones)
En la contratación real, los métodos más comúnmente especificados suelen ser:
- VT – Pruebas visuales
- PT – Pruebas de líquidos penetrantes
- MT – Prueba de partículas magnéticas
- UT – Pruebas ultrasónicas
- RT – Pruebas radiográficas (rayos X)
Si su proveedor dice “END disponible”, el 90% de las veces se refiere a algún subconjunto de lo anterior, ya sea internamente o a través de un laboratorio subcontratado calificado.
Las 8 técnicas de END más utilizadas
Más allá de los “cinco grandes”, estos también son comunes según la industria:
6.ET – Prueba de corrientes de Foucault

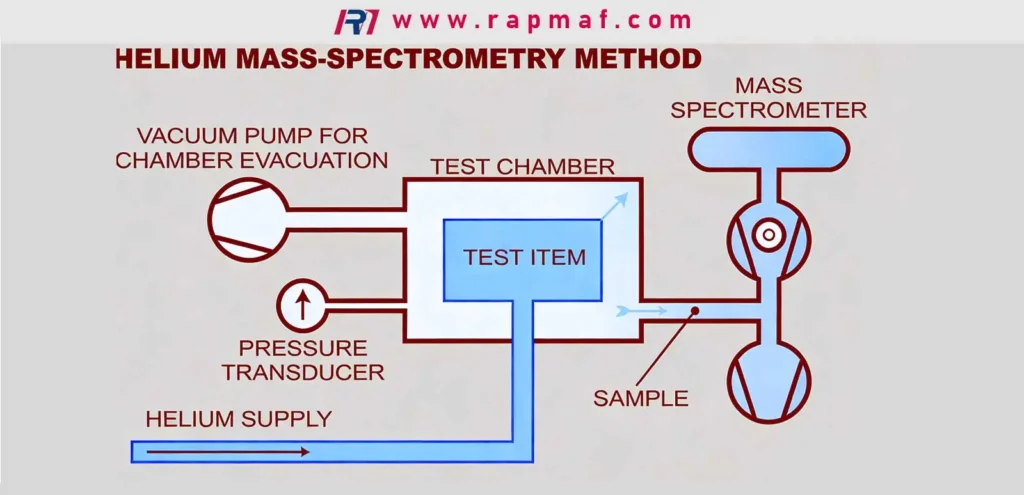

7.LT – Pruebas de fugas (caída de presión, burbuja, espectroscopia de masas de helio)
8.AE – Emisión acústica (monitoreo del crecimiento activo de grietas; más especializado)
Otras técnicas que puedes encontrar:
- Termografía (IRT) para materiales compuestos/eléctricos
- Shearografía para estructuras adheridas/compuestas
- UT de onda guiada para inspección de tuberías de largo alcance
Tabla 1: ¿Qué método END se adapta a cada tipo de defecto?
| Lo que quieres detectar | Método(s) de END de mejor ajuste | Trabaja en | Notas (realidad de las adquisiciones) |
|---|---|---|---|
| Grietas que rompen la superficie | PT, MT, ET | PT: la mayoría no poroso; MT: solo ferromagnético; ET: conductor | PT/MT son rentables; ET necesita estándares de calibración |
| Grietas cercanas a la superficie | MT, ET, algunos UT | MT (acero), ET (conductor) | “Cerca de la superficie” depende del método y la configuración |
| Grietas internas (defectos planos) | UT (a menudo), a veces RT | muchos metales | La orientación es importante; la habilidad del operador de UT es fundamental |
| Porosidad interna/huecos | RT (mejor), algo de UT | muchos metales | RT es muy bueno para la porosidad en piezas fundidas/soldaduras |
| Falta de fusión en las soldaduras | UT, RT (depende), a veces MT para superficie | acero, inoxidable (dependiendo del método) | La UT es común para la inspección volumétrica de soldaduras. |
| Espesor de pared/pérdida por corrosión | Espesor UT | muchos metales | Ideal para inspección de mantenimiento. |
| Fugas (piezas selladas) | LT (presión/helio) | depende de la parte | No es un "detector de grietas", pero es fundamental para colectores y válvulas. |
¿Cuál es el mejor método NDT?
“Lo mejor” depende de material + tipo de defecto + geometría + criterios de aceptación + presupuestoA continuación se presentan algunas reglas generales orientadas al comprador:
- Si su principal riesgo es grietas superficiales después del mecanizado/tratamiento térmico:
MT (para aceros como el 4140) o PT (para acero inoxidable/aluminio) - Si su principal riesgo es porosidad interna (piezas fundidas, algunas soldaduras):
RT Generalmente es más fácil de especificar y revisar - Si su principal riesgo es agrietamiento interno o falta de fusión en secciones más gruesas:
UT Suele ser más práctico que el RT (especialmente a medida que aumenta el espesor). - Si su principal riesgo es estanqueidad (colectores, bloques de fluidos):
add prueba de fugas—Los métodos de END para detectar grietas no garantizan automáticamente el rendimiento en la detección de fugas
END en ingeniería mecánica: dónde se refleja en las piezas CNC
Para Mecanizado CNC En el caso específico de las piezas, los ensayos no destructivos (END) son menos comunes que para las soldaduras y piezas fundidas, pero son importantes en estas situaciones:
- Piezas de acero aleado tratadas térmicamente (por ejemplo, 4140)
Riesgo: grietas por temple, grietas por rectificado
Control común: MT (o PT si es material no magnético) - Piezas con alta sensibilidad a la fatiga
Riesgo: una pequeña grieta superficial se vuelve catastrófica
Control común: PT/MT, más bueno acabado de la superficie y radios de borde - Conjuntos soldados que posteriormente se mecanizan
Riesgo: falta de fusión/porosidad dentro de la soldadura; grietas en la ZAT
Control común: TV + PT/MT para superficie, UT/RT para uso interno (según sea necesario) - Componentes críticos de acero inoxidable (304/316/17-4PH)
Riesgo: grietas superficiales después del conformado/soldadura; inclusiones (poco frecuentes pero posibles)
Control común: PT y aveces UT
END de hormigón (por qué la gente lo busca y qué es diferente)
Los END de hormigón son un mundo aparte. Los métodos comunes incluyen:
- martillo de rebote (correlación de dureza superficial)
- velocidad del pulso ultrasónico (UPV)
- radar de penetración terrestre (GPR)
- eco de impacto
Equipos END (lo que se utiliza normalmente)
Un comprador no necesita conocer todos los modelos de instrumentos, pero debe saber qué implica “equipo”:
- VERMONT: boroscopios, microscopios, medidores, iluminación, cámaras
- PT: Limpiador, penetrante, revelador, luz ultravioleta (PT fluorescente)
- MONTE: Yugos/bobinas, partículas magnéticas (secas/húmedas), luz ultravioleta (MT fluorescente)
- UTAH: detector de fallas, sondas/transductores, acoplador, bloques de calibración
- RT: Fuente de rayos X, detectores de película/digitales, controles de protección/seguridad
- Y: instrumento de corrientes de Foucault, sondas, estándares de referencia
Conclusión sobre adquisiciones: preguntar si se realizan pruebas en un hotel o por un laboratorio acreditado, y qué estándar/procedimiento lo gobierna.
Tabla 2: Cómo especificar NDT en una orden de compra (para que obtengas lo que crees que estás comprando)
| Lo que escribes en la orden de compra | Qué puede ir mal | Mejor manera de especificar (formato de ejemplo) |
|---|---|---|
| “Realizar END” | Demasiado vago: método, cobertura y criterios de aceptación poco claros | “PT según ASTM E1417, Nivel II, 100 % de superficies mecanizadas, aceptación según ASTM E433 (o según plano)” |
| “Inspección UT” | La técnica UT varía; los resultados dependen de la calibración y el informe. | “UT según ASTM E2375 (o código aplicable), cobertura: 100 % de la longitud de la soldadura, informe requerido: mapa de indicaciones + criterios de aceptación” |
| “Radiografía de las soldaduras” | Ángulo/cobertura RT no definidos; pueden pasarse por alto discontinuidades relevantes | “RT según ASME Sección V (o AWS/ISO), técnica: digital/película, cobertura: completa, aceptación según la clase de código ____” |
| “MT para grietas” | El material puede no ser ferromagnético. | “MT (yugo) según ASTM E1444 en piezas 4140 después del tratamiento térmico; si no es magnético, sustituir por PT según ASTM E1417” |
| “Proporcionar informe” | El informe podría carecer de sentido sin criterios | Proporcionar un informe de END que indique el método, el procedimiento, el nivel del técnico, el equipo, la calibración, la cobertura, los resultados, los criterios de aceptación y la disposición. |
Importante: la norma exacta depende de su industria (ASME, AWS, ASTM, ISO, EN). La clave es que método + estándar + cobertura + aceptación Todo debe ser indicado.
Cursos/certificación de END (qué significa cuando un proveedor dice “Nivel II”)
Para la adquisición de piezas por parte de Clive, lo relevante es la certificación.
Muchos programas de END siguen una estructura como la siguiente:
- Nivel I: Puede realizar calibraciones/pruebas específicas bajo supervisión.
- Nivel II: Puede configurar, ejecutar, interpretar e informar por procedimiento
- Nivel III: Puede desarrollar procedimientos y supervisar programas
No es necesario convertirse en un especialista en END, pero debo pedir:
- ¿Los técnicos están calificados según un estándar apropiado (por ejemplo, ASNT, ISO 9712,, o requisitos del código de la industria)?
- ¿El laboratorio está acreditado si su cliente lo requiere?
Conceptos erróneos comunes que causan disputas sobre la calidad
- “NDT demuestra que la pieza es perfecta”.
No es así. Los ensayos no destructivos reducen el riesgo dentro de los límites del método, la cobertura y la detectabilidad de los defectos. - “UT siempre es mejor que RT”.
No siempre. La radiografía de transición puede ser más sencilla para visualizar la porosidad; la ultrasonografía (UT) puede ser mejor para defectos planos en materiales más gruesos. "Mejor" depende de lo que se busque. - “Si hiciéramos PT/MT, no necesitaríamos pruebas de fugas”.
Una pieza puede pasar una inspección de grietas y aun así tener fugas debido a porosidad, diseño de sellado o problemas de ensamblaje. - “100% NDT significa sin fallos”.
Si los criterios de aceptación son demasiado laxos (o el método no coincide con el defecto), es posible que la cobertura del 100 % no lo proteja.
Guía práctica de selección (decisiones rápidas)
Si desea una guía rápida de "selección de un método" para piezas pedidas típicas:
- Mecanizado CNC 4140 después del tratamiento térmico: MT (grietas superficiales)
- Mecanizado CNC Piezas 304/316 donde las grietas importan: PT
- Piezas endurecidas por precipitación 17-4PH: PT (y confirmar el estado/acabado de la superficie)
- Marco de acero soldado, integridad crítica de la soldadura: VT + UT o RT (según código/requisito)
- Pieza estructural de aluminio, riesgo de fatiga: ET o PT (dependiendo del programa y el acceso)
- Colector de fluido / bloque sellado: Prueba de fugas (y opcionalmente PT/UT según el riesgo)
Si desea pedir piezas: qué preguntar a su proveedor sobre END
Si le interesan los END, agregue estas preguntas a su correo electrónico de solicitud de cotización:
- ¿Qué métodos de END pueden respaldar (internos o subcontratados)?
- ¿Con qué normas realiza normalmente sus pruebas (ASTM/ASME/AWS/ISO)?
- ¿Puede usted cumplir con los requisitos de calificación de técnico (Nivel II/III, ISO 9712/ASNT)?
- ¿Puede proporcionarnos informes completos? ¿Y qué incluyen?
- ¿Cuál es la definición de cobertura (100% de qué superficies/longitud/volumen)?
- ¿Cuáles son los criterios de aceptación (código, clase o notas del dibujo)?
- ¿En qué etapa se realizará el END (después de la soldadura, después del tratamiento térmico, después del mecanizado, después del acabado)?
Esto último es importante: si realiza el mecanizado MT antes del mecanizado final, es posible que no detecte defectos introducidos posteriormente.
Fuentes
-
- Biblioteca de normas ASTM NDT (las normas PT/MT/UT/RT se encuentran aquí): https://www.astm.org/Standards/nondestructive-testing-standards.html
- ISO 9712 (Calificación y certificación de personal de END): https://www.iso.org/standard/43593.html
Solicitar una cotización / Agregar NDT a su RFQ
Si solicita piezas mecanizadas o soldaduras CNC y desea que se incluya NDT, envíe:
- CAD + dibujo con características críticas resaltadas
- Material y condición del tratamiento térmico (si lo hay)
- ¿Qué defectos estás intentando evitar (grietas superficiales? ¿porosidad interna? ¿falta de fusión?)
- método(s) de END requerido(s) + estándar + cobertura + criterios de aceptación
- Necesidades de informes (CMM/FAI/CoC/certificado de material + informe NDT)
- Cantidad y plazo de entrega objetivo
Si no está seguro de qué método especificar, indíquenos el material, la geometría y el riesgo de fallo. Le recomendaremos un plan de inspección que se ajuste a los mecanismos reales del defecto, sin sobreespecificar el coste cuando no le ofrezca fiabilidad.
