Guía para ingenieros sobre los procesos de fabricación de plástico

Hola, soy Clive Chen, ingeniero de Rapmaf. Mi equipo y yo pasamos el día trabajando con clientes de EE. UU., Europa y de todo el mundo, ayudándolos a convertir sus diseños en piezas reales y funcionales. Gran parte de ese trabajo se centra en los plásticos. A menudo me doy cuenta de que, si bien un diseñador o un gerente de compras sabe exactamente lo que quiere, parte final a do, puede haber una brecha en la comprensión de la mejor manera de “piensen de nuevo sobre los incrementos de precio” Esa brecha puede dar lugar a diseños que sean más caros de lo necesario, difíciles de fabricar o que no funcionen como se espera.

Mi objetivo es cerrar esa brecha. Este no es un artículo teórico ni académico. Es una mirada práctica y práctica a los principales procesos de fabricación de plástico, escrita de ingeniero en ingeniero. Exploraremos cómo funcionan estos procesos, dónde destacan, cuáles son sus limitaciones y, lo más importante, cómo diseñar y especificar las piezas para obtener el mejor resultado posible. Comenzaremos rastreando el origen del plástico y luego profundizaremos en los dos métodos de fabricación más comunes que probablemente encontrará: Moldeo por inyección y extrusión.

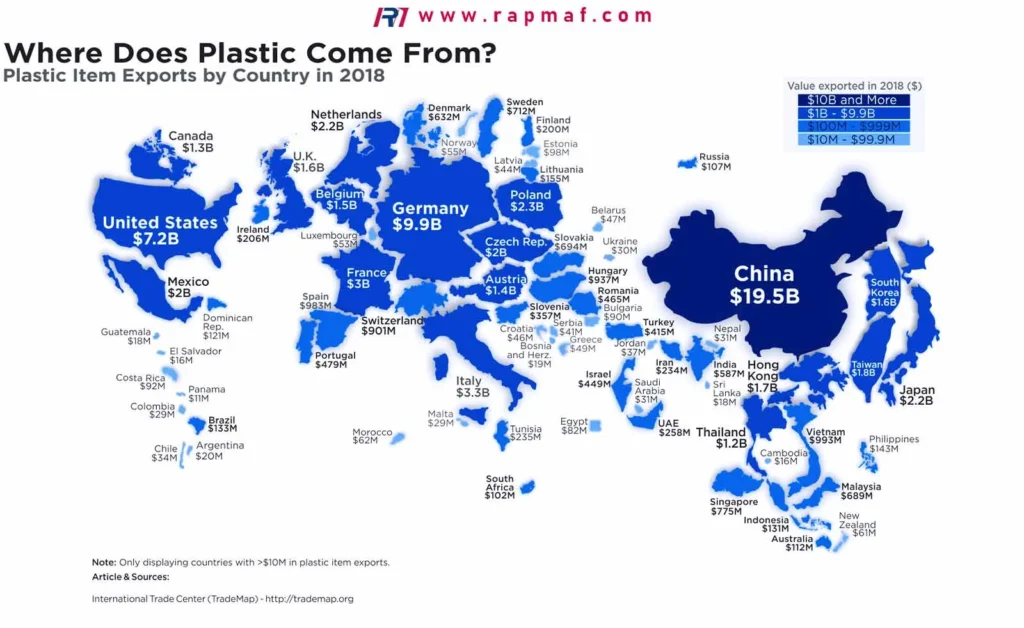

En primer lugar, ¿de dónde proviene realmente el plástico?

Antes de poder dar forma a una pieza de plástico, necesitamos la materia prima. materiales En sí mismo. Comprender su origen es crucial porque determina las propiedades fundamentales con las que debemos trabajar. Si bien existen bioplásticos emergentes, la gran mayoría de los polímeros industriales que se especifican en un... Imprimir Todavía comienzan su vida como petróleo crudo o gas natural.

El viaje desde un barril de petróleo hasta una bolsa de pellets de plástico es una maravilla de la química industrial, pero para nuestros propósitos como ingenieros que especificamos piezas, el diagrama de flujo simplificado se ve así:

1. Refinación: El petróleo crudo se calienta en una torre de destilación fraccionada. Los componentes más ligeros ascienden y los más pesados ​​se quedan en el fondo. Una fracción clave llamada Nafta Se extrae el plástico, que constituye la materia prima principal de la industria del plástico.
2. Agrietamiento: Las largas moléculas de hidrocarburos de la nafta se “rompen” (se rompen) mediante calor y presión elevados en moléculas más pequeñas y útiles llamadas monómerosLos más comunes son el etileno y el propileno.
3. Polimerización: Este es el paso mágico. Bajo la influencia de catalizadores, estas pequeñas moléculas de monómero se unen formando cadenas increíblemente largas y repetitivas llamadas polímeros«Poli» significa literalmente «muchos». Por lo tanto, muchos monómeros de etileno se unen para formar polietileno (PE), y muchos monómeros de propileno se convierten en polipropileno (PP).
4. Compuesto y peletización: La resina polimérica cruda resultante suele mezclarse con aditivos (colorantes, estabilizadores UV, retardantes de llama, fibras de refuerzo [como vidrio o carbono], etc.) para lograr las propiedades específicas requeridas para cada aplicación. Finalmente, este material compuesto se extruye en hebras espaguetis, se enfría y se tritura en los gránulos pequeños y uniformes que llegan a una planta como la nuestra.

Entonces, cuando se especifica “Policarbonato (PC)” o “Acetal (POM)” en un dibujo, se está solicitando un tipo específico de estas moléculas de cadena larga, entregadas en forma de pellets, listas para fabricar.

Los caballos de batalla de la producción

Una vez que tenemos la materia prima, comienza el verdadero trabajo de crear tu pieza. Hay muchas maneras de moldear plástico, pero tu proyecto probablemente incluirá una de las siguientes. Empecemos con el rey indiscutible de la producción a gran escala.

Moldeo por inyección:La solución ideal para piezas complejas y repetibles

Si necesita miles o millones de piezas de plástico idénticas con geometrías complejas, moldeo por inyección Es casi siempre la respuesta. El proceso es conceptualmente simple, pero extremadamente complejo en su ejecución. Imagínatelo como una pistola de pegamento caliente automatizada y altamente sofisticada.

El proceso, paso a paso:

1. Reprimición: Un molde de acero o aluminio mecanizado con precisión, que constituye el negativo de la pieza, se cierra mediante una fuerza inmensa. Los moldes suelen tener dos mitades (un "núcleo" y una "cavidad").
2. Inyección: Los pellets de plástico se introducen desde una tolva en un barril calentado que contiene un tornillo reciprocante. El tornillo funde y mezcla el plástico, y luego actúa como un émbolo, inyectando el material fundido ("granalla") a alta presión en la cavidad vacía del molde.
3. Vivienda y refrigeración: La presión se mantiene durante un breve periodo (permanencia) para asegurar que la cavidad esté completamente llena. A continuación, la pieza se enfría y solidifica, adoptando la forma del molde. Esta suele ser la parte más larga del ciclo.
4. Expulsión: El molde se abre y un sistema de expulsor expulsa la pieza terminada. El ciclo se repite inmediatamente.

Cuándo elegir el moldeo por inyección:

• Altos volúmenes: El costo inicial del molde (herramienta) es considerable, y oscila entre unos pocos miles y decenas de miles de dólares o más. Este costo se amortiza durante la producción, por lo que el precio por pieza es muy bajo en grandes volúmenes (normalmente más de 10 000 unidades).
• Geometría Compleja: Se destaca en la creación de piezas con características intrincadas, como nervaduras, protuberancias, broches y curvaturas complejas.
• Tolerancias ajustadas: Con una pieza bien diseñada y un molde de alta calidad, se pueden mantener tolerancias muy consistentes y ajustadas. Aquí en Rapmaf, para piezas de diseño robusto fabricadas con materiales estables como POM o PEEK, manteniendo tolerancias en el ±0.01 mm a ±0.05 mm (±0.0004″ a ±0.002″) El alcance es un requisito común que podemos lograr, aunque esto depende en gran medida de la geometría y el material de la pieza.
• Excelente acabado superficial: El acabado de la superficie del molde se transfiere directamente a la pieza, lo que permite obtener desde un acabado de espejo de alto brillo hasta uno texturizado.

El diseño para la fabricación (DFM) no es negociable:
Este es el factor más crítico para el éxito. pieza moldeada por inyección.

• Espesor de pared uniforme: Esta es la regla n.° 1. Los diferentes espesores hacen que la pieza se enfríe a diferentes velocidades, lo que genera deformaciones, hundimientos y tensiones internas.
• Ángulos de Desmoldeo: Las superficies de las piezas paralelas a la dirección de apertura del molde deben tener una ligera conicidad (normalmente de 1 a 3 grados) para que la pieza pueda expulsarse sin dañarse ni atascarse.
• Radios y filetes: Las esquinas internas agudas generan concentraciones de tensión. Añadir un radio pequeño refuerza la pieza y mejora el flujo de plástico en el molde.
• Ubicación de la puerta: El punto de entrada del plástico en la cavidad del molde es crítico. Una compuerta mal colocada puede causar defectos estéticos o debilidades estructurales.

Estudio de caso: Fabricación de un engranaje de PEEK para una bomba médica

Un cliente necesitaba un engranaje pequeño de 15 mm (0.59″) de diámetro para una bomba peristáltica. Los requisitos eran extremos: debía soportar repetidas esterilizaciones por vapor (autoclave a 134 °C/273 °F), ser biocompatible y mantener una estabilidad dimensional de ±0.015 mm en el perfil del diente para un rendimiento constante de la bomba.

El plan inicial del cliente era máquina CNC El engranaje de la varilla de PEEK. Esto era perfectamente factible para su producción de prototipos de 50 piezas. Sin embargo, cuando necesitaron aumentar la producción a 20,000 unidades, el precio por pieza... Costo de mecanizado se volvió prohibitivo. Propusimos la transición a moldeo por inyección.

Nuestro equipo de ingeniería colaboró ​​con ellos para adaptar el diseño al moldeo. Añadimos un ángulo de desmoldeo minúsculo (0.5 grados) a las caras del engranaje y diseñamos cuidadosamente una "puerta de pasador" en el centro para garantizar un flujo radial uniforme hacia los dientes, crucial para el control de la tolerancia. Seleccionamos un PEEK de alta fluidez y grado médico. El molde se construyó con acero para herramientas H-13 endurecido, con un sistema especializado de control de alta temperatura para gestionar la alta temperatura de fusión del PEEK (~380 °C / 716 °F).

¿El resultado? El PEEK moldeado engranajes Cumplimos con todos los requisitos dimensionales y de rendimiento a una fracción del costo por pieza de mecanizado. Proporcionamos un informe completo de Inspección del Primer Artículo (FAI) para validar el proceso y ahora fabricamos esta pieza en lotes de 10,000 unidades. Este proyecto es un ejemplo perfecto de ese punto de decisión crucial entre el mecanizado y el moldeo, basado en el volumen.

Para ayudarle con esa decisión, aquí hay una tabla comparativa que solemos utilizar para guiar a nuestros clientes.

Tabla 1: Moldeo por inyección vs. Mecanizado CNC para piezas de plástico

2. Extrusión: para perfiles continuos y uniformes

Aunque moldeo por inyección Crea piezas discretas, mientras que la extrusión crea longitudes continuas de una sección transversal uniforme. Si se puede dibujar una forma 2D e imaginar que se estira hasta alcanzar una longitud 3D, es probable que se pueda extruir.

El proceso, paso a paso:
Es muy similar al inicio del proceso de moldeo por inyección, pero nunca se detiene.

1. Fusión y transporte: Los pellets de plástico se introducen en un barril calentado mediante un tornillo giratorio. Este tornillo funde, mezcla y presuriza el plástico, impulsándolo continuamente hacia adelante.
2. Forzando un dado: En lugar de inyectarlo en un molde, el plástico fundido se introduce a presión en una matriz. Esta matriz es una placa de acero con un orificio cortado con la forma transversal exacta del perfil deseado.
3. Enfriamiento y dimensionamiento: El perfil resultante se introduce en un baño de enfriamiento (generalmente agua) o se enfría con aire. Se pueden utilizar placas o rodillos de dimensionamiento para garantizar la precisión de las dimensiones finales durante el enfriamiento.
4. Tirando y cortando: Un extractor (como un sistema de correa o rueda) arrastra el perfil a velocidad constante. Al final de la línea, se corta a la longitud deseada con una sierra o cizalla.

Cuándo elegir la extrusión:

• Piezas de sección transversal constante: Esta es la característica que lo define. Piense en tuberías, tubos, marcos de ventanas, juntas, sellos de puertas y madera plástica.
• Partes muy largas: El proceso es continuo, por lo que la longitud de la pieza está limitada únicamente por las restricciones de envío y manipulación.
• Bajo costo de herramientas: Un troquel es mucho más sencillo y económico de fabricar que un molde de inyección.
• Alta velocidad de producción: Las líneas de extrusión pueden funcionar muy rápido y producir miles de pies o metros de producto por hora.

Estudio de caso: Prototipado de una junta de TPE personalizada

Un fabricante de equipos industriales necesitaba una junta a medida para sellar un panel de acceso. La sección transversal tenía una compleja forma de "P", y el material debía ser flexible, resistente a los rayos UV y tener una excelente deformación permanente por compresión. Necesitaban 100 metros (aprox. 328 pies) para el prototipado antes de comprometerse con un pedido a gran escala.

Dado el perfil uniforme de la pieza y la longitud requerida, la extrusión era la única opción viable. El moldeo por inyección era imposible, y mecanizarla sería extremadamente costoso y generaría un gran desperdicio.

Trabajamos con su 2D CAD Archivo del perfil para diseñar y realizar la electroerosión por hilo CNC de la matriz de extrusión. El material seleccionado fue un Elastomero termoplástico (TPE), que ofrece propiedades similares a las del caucho, pero se puede procesar como un termoplástico estándar. Realizamos un lote de configuración corto para ajustar la velocidad del extractor y la temperatura del baño de enfriamiento, factores cruciales para evitar que el complejo perfil se deforme al enfriarse.

En aproximadamente 7 días hábiles, el cliente contaba con 100 metros de su junta personalizada para realizar pruebas de ajuste y funcionamiento en sus prototipos. El bajo costo de la matriz hizo que este prototipado rápido fuera muy asequible. Una vez aprobado el diseño, ampliar la producción a 5,000 metros fue simplemente cuestión de programar el tiempo en la línea de extrusión.

Moldeo por soplado: para todo lo hueco

Si alguna vez has sostenido una botella de plástico, seguramente has sostenido una pieza moldeada por soplado. Este proceso es el líder indiscutible en la producción de piezas huecas de paredes delgadas de forma rápida y económica. Imagínatelo como el soplado de vidrio a escala industrial, pero con plástico.

El proceso, paso a paso:
Hay un par de variaciones, pero la más común es el moldeo por extrusión y soplado:

1. Extruir un Parison: El proceso comienza como una extrusión, pero en lugar de un perfil sólido, se forma un tubo hueco de plástico fundido, llamado parisón, se extruye hacia abajo.
2. Captura en un molde: Un molde de dos partes se cierra alrededor del parisón, cerrando un extremo.
3. Inflar: Se inyecta aire comprimido en el parisón (generalmente a través de un alfiler en la parte superior), inflándolo como un globo. El plástico se estira y presiona contra las paredes frías de la cavidad del molde.
4. Enfriar y expulsar: El plástico se solidifica en la forma del molde. Este se abre, se expulsa la pieza y se elimina cualquier exceso de material (llamado "rebaba").

Cuándo elegir el moldeo por soplado:

• Partes huecas: Este es su único propósito. Botellas, contenedores, tanques de combustible, regaderas, conductos de automóviles.
• Alto volumen, bajo costo: Al igual que el moldeo por inyección, las herramientas pueden ser costosas, pero los tiempos de ciclo son muy rápidos, lo que genera un costo por pieza extremadamente bajo en la producción en masa.
• Piezas de doble pared: También se puede utilizar para crear artículos como estuches de transporte o neveras portátiles que tengan dos paredes con aire atrapado entre ellas.

Consideraciones de diseño: Un factor clave es que el grosor de la pared no es perfectamente uniforme; será más delgado en zonas que requieren mayor estiramiento, como las esquinas. Es crucial diseñar con radios amplios y evitar rasgos afilados y profundos.

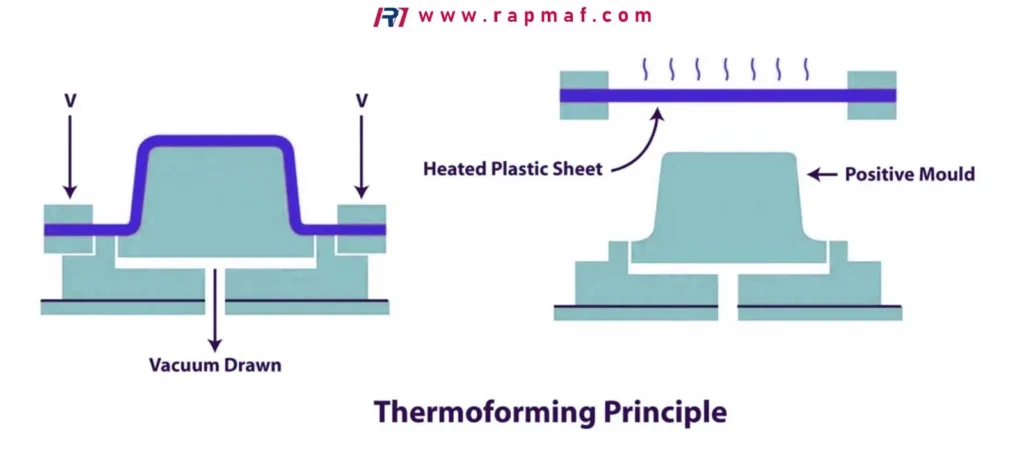

Termoformado (o conformado al vacío): dar forma a láminas de plástico

El termoformado es un proceso sencillamente atractivo y rentable para piezas que son básicamente carcasas o bandejas. A diferencia de otros métodos que parten de pellets crudos, el termoformado empieza con una lámina de plástico preextruida.

El proceso, paso a paso:

1. Abrazadera y calor: Se sujeta una lámina de plástico a un marco y se calienta mediante un elemento elevado hasta que se vuelve blanda y flexible (como una lámina de lasaña cocida).
2. Drapeado y forma: La lámina blanda se baja sobre o dentro de un molde.
3. Aplicar vacío/presión: Se aplica vacío a través de pequeños orificios en el molde, succionando la lámina hacia abajo para que se ajuste firmemente a la superficie del molde. A veces, también se utiliza presión de aire desde arriba para facilitar el proceso.
4. Fresco y elegante: El plástico se enfría y endurece en su nueva forma. A continuación, se retira la pieza moldeada de la lámina y se elimina el material sobrante.

Cuándo elegir el termoformado:

• Embalaje: Piense en blísteres, envases tipo clamshell y bandejas de comida. Este es su mercado más grande.
• Conchas grandes y simples: También es ideal para cosas como carcasas de equipos, paneles de puertas de vehículos y revestimientos de refrigeradores.
• Bajo costo de herramientas y entrega rápida: Los moldes suelen ser de una sola cara y de aluminio, lo que los hace mucho más económicos y rápidos de producir que un molde de inyección de acero endurecido. Esto los hace ideales para prototipos y producciones de menor volumen.

Consideraciones de diseño: El proceso implica inherentemente el estiramiento del material, por lo que es necesario diseñar teniendo en cuenta este factor. Las cavidades profundas o las esquinas afiladas provocarán un adelgazamiento significativo. Una buena regla general es que la profundidad de una característica no debe exceder su anchura.

Cómo elegir el plástico adecuado: un marco práctico

Seleccionar el material adecuado es tan importante como seleccionar el proceso adecuado. Un diseño atractivo hecho con el plástico inadecuado fracasará. En Rapmaf, trabajamos con una amplia gama de termoplásticos de grado de ingeniería, incluyendo materiales de alto rendimiento como OJEADA y caballos de batalla como POM (acetal)La elección siempre se reduce a un equilibrio entre rendimiento, procesabilidad y precio.

Este es el proceso de pensamiento que sigo con mis clientes:

1. ¿Qué es la carga mecánica? ¿La pieza estará bajo tensión, compresión o impacto? Esto le guiará hacia los materiales con el material adecuado. de tensión Resistencia, módulo de flexión y resistencia al impacto (Izod). Por ejemplo, un clip de ajuste a presión requiere un material flexible como el polipropileno (PP), mientras que una carcasa estructural podría requerir nailon rígido reforzado con fibra de vidrio o policarbonato (PC).
2. ¿Qué es el entorno operativo?
   • Temperatura: ¿Cuál es la temperatura máxima de servicio continuo? Esto reducirá inmediatamente sus opciones. Una pieza cercana a un motor necesita un material de alta temperatura como el PEEK, mientras que una producto de consumo La carcasa está bien con ABS.
   • Productos químicos: ¿La pieza estará expuesta a aceites, disolventes, ácidos o agentes de limpieza? Materiales como POM y OJEADA tienen una excelente resistencia química, mientras que otros como el PC pueden ser atacados por ciertos productos químicos.
   • Exposición a los rayos ultravioleta: Si la pieza se utiliza en exteriores, necesitará un tipo de material estabilizado contra los rayos UV (por ejemplo, ASA o tipos específicos de PP) para evitar que se vuelva quebradiza y se decolore.
3. ¿Existen requisitos reglamentarios? Para dispositivos médicos, necesita materiales biocompatibles (como PEEK o PC de grado médico). Para el contacto con alimentos, necesita grados que cumplan con la FDA (muchos grados de PP, PE y POM están disponibles). Para productos electrónicos, es posible que necesite una clasificación ignífuga (por ejemplo, UL94 V-0).
4. ¿Qué es el presupuesto? El costo varía considerablemente. Los plásticos básicos como el PP y el PE son muy económicos. Los plásticos de ingeniería como el ABS, el PC y el POM se encuentran en el rango medio. Los polímeros de alto rendimiento como el PEEK pueden ser entre 50 y 100 veces más caros que el PP. Siempre comience con el material de menor costo que cumpla con todos sus requisitos de rendimiento esenciales.

Cómo redactar una solicitud de cotización que le permita obtener cotizaciones precisas rápidamente

Como fabricante, la calidad de la Solicitud de Cotización (SDC) que recibimos influye directamente en la calidad y la rapidez del presupuesto que podemos proporcionar. Una SDC completa evita el intercambio de correos electrónicos y garantiza que cotizamos exactamente lo que necesita. Cuando preparamos un proyecto para un cliente, solemos proporcionar documentos como un Certificado de Conformidad (CdC) o un informe de Inspección del Primer Artículo (IAP), pero todo comienza con una SDC clara.

Aquí tienes una lista de verificación que puedes usar. Si proporcionas esta información, cualquier buen proveedor podrá ofrecerte un presupuesto preciso y preciso.

Tabla 2: La Lista de verificación de RFQ del ingeniero para piezas de plástico

Preguntas Frecuentes (FAQ)

Me hacen estas preguntas con mucha frecuencia, por eso pensé en responderlas directamente aquí.

¿Cuáles son los 5 tipos de procesos de fabricación?
Si bien existen docenas, los cinco tipos más comunes de plásticos que encontrará son:

1. Moldeo por inyección: Para piezas complejas y sólidas en grandes volúmenes.
2. Extrusión: Para perfiles continuos de sección uniforme (tubos, tuberías).
3. Moldeo por soplado: Para piezas huecas como botellas y tanques.
4. Termoformado: Para dar forma hojas de plastico en envases y bandejas.
5. Moldeo rotacional: Para piezas huecas muy grandes y sin costuras (por ejemplo, tanques grandes, kayaks).

Is hecho de plástico Del petróleo, ¿sí o no?
Sí. La gran mayoría (más del 99%) de los plásticos que utilizamos hoy en día en aplicaciones industriales y de consumo se derivan de combustibles fósiles, principalmente petróleo crudo y gas natural.

¿Por qué el vinagre convierte la leche en plástico?
Esta es una gran inicio ¡Experimento científico! Estás creando lo que se llama plástico de caseínaLa leche contiene una proteína llamada caseína. El ácido del vinagre provoca que las moléculas de caseína se desdoblen y se unan (un proceso llamado desnaturalización), separándose del suero líquido. Al secarse, el sólido resultante se convierte en un material duro y biodegradable. Fue uno de los primeros plásticos, utilizado para artículos como botones y joyería antes de la invención de los polímeros derivados del petróleo, pero es químicamente completamente diferente de los plásticos industriales modernos como el policarbonato o el ABS.

¿Cuál es el proceso de fabricación del plástico?
En resumen, es un viaje de dos etapas. Etapa 1: Creación de polímeros. El petróleo crudo se refina y se fragmenta en componentes químicos básicos (monómeros). Estos monómeros se unen químicamente para formar largas cadenas (polímeros) y así crear resina plástica cruda, que se transforma en gránulos. Etapa 2: Formación de la pieza. Estos pellets se funden y se forman en la forma de la pieza final mediante un proceso de fabricación como moldeo por inyección, extrusión o alguno de los otros que hemos analizado.

Conclusión

Navegar por el mundo de la fabricación de plásticos puede parecer complejo, pero en realidad se reduce a adaptar la geometría, el volumen y los requisitos de rendimiento de su pieza al proceso y material adecuados. Espero que esta guía le haya proporcionado un marco sólido para tomar esas decisiones y... comunicado Sus necesidades claramente.

Los mejores resultados siempre surgen de la colaboración. Considere a su socio de fabricación no solo como un proveedor, sino como una extensión de su equipo de ingeniería. Si tiene un diseño y no está seguro de cuál es la mejor manera de hacerlo, simplemente pregúntele.

Referencias

1. ASM Internacional, Manual de materiales de ingeniería, volumen 2: Plásticos de ingenieríaUn recurso completo sobre materiales plásticos y sus propiedades. Enlace a ASM International
2. ISO-294 1: 2017, Plásticos — Moldeo por inyección de probetas de ensayo materiales termoplásticos. La norma internacional que rige los procedimientos de prueba de moldeo por inyección y que proporciona información sobre el control del proceso. Enlace a la norma ISO
