複合材料は 2つ以上の異なる材料を巧みに組み合わせたもの 最終部品内部で物理的に異なる材料同士が混在することで、単一の材料ではほとんど実現できないような特性の組み合わせを構造で実現できます。ほとんどのエンジニアリング複合材では、2つの重要な役割が見られます。
- 強化 （繊維/粒子）：荷重の大部分を支え、剛性/強度を提供する
- マトリックス （ポリマー/金属/セラミック）：補強材を結合し、荷重を伝達し、環境から保護します。
I’m ラピッドマニュファクチャリングのクライヴ実際の製造において、複合材は単に「炭素繊維とガラス繊維」という単純な比較ではありません。真の性能は、 繊維配向、積層順序、繊維体積率、空隙率、硬化サイクル、そして 部品を仕上げたり結合したりする （穴、インサート、接合部）。このガイドでは、5つの明確な例、それらの材質、使用場所、そして製造現場で陥りがちな選択の落とし穴について説明します。
クイック アンサー: 複合材料の 5 つの例は何ですか?
以下に、広く受け入れられている 5 つの複合材料とその代表的な構成を示します。
- グラスファイバー（GFRP） — ガラス繊維 + エポキシ/ポリエステル樹脂
- 炭素繊維複合材（CFRP） — 炭素繊維 + エポキシ（またはその他の熱硬化性/熱可塑性樹脂）
- 強化コンクリート — コンクリート + 鉄筋（または繊維強化）
- 合板（積層材） — 木製ベニア＋接着剤、クロスラミネート
- 炭素-炭素（C/C） — 炭素繊維 + 炭素マトリックス
あなたが探しているなら 日常生活の複合体, 鉄筋コンクリート、合板、ガラス繊維 最もよく遭遇するものです。
複合材料とは何か？（役立つ定義）
A コンポジット マクロレベルでは区別可能な複数の構成要素から構成される物質システムであり、 より良い総合的なパフォーマンス-頻繁：
- より高い 比強度 （重量あたりの強度）
- より高い 比剛性 （重量あたりの剛性）
- 改善されました 疲労耐性 （デザインにより異なります）
- 優れた 耐食性
- 制御可能 熱膨張 or 振動減衰
複合材が金属と「違う」と感じる理由

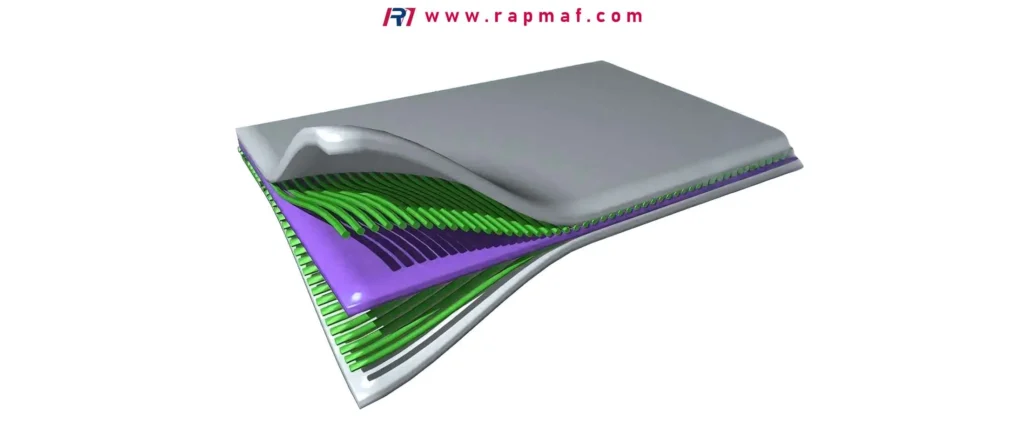

ほとんどの構造用複合材は 異方性特性は方向によって異なります。繊維方向に沿って積層板は非常に硬くなることがありますが、繊維を横切る方向では硬さがはるかに低くなることがあります。繊維を実際の荷重経路に合わせると、これは欠陥ではなく、特性となります。

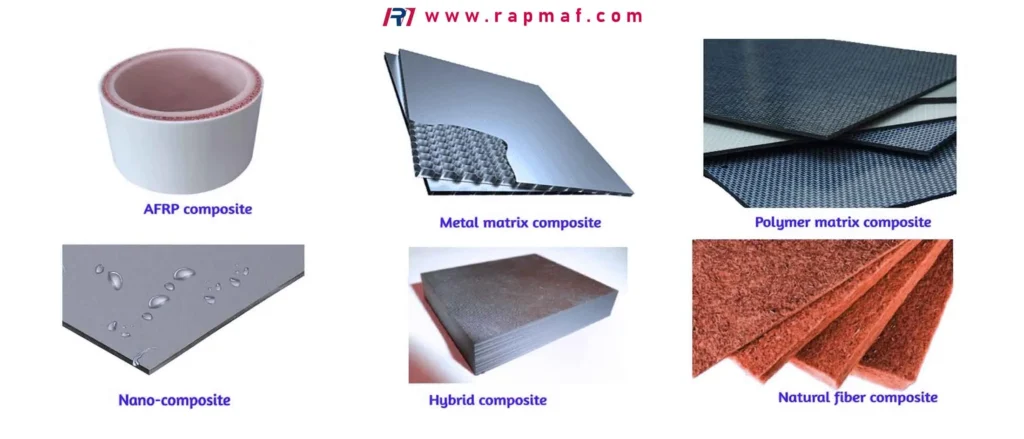

複合材料の種類（シンプルなエンジニアリング分類）
複合材料は、 マトリックス:
1) ポリマーマトリックス複合材料（PMC）
製造業で最も一般的なカテゴリ。
- 例： GFRP, CFRP、アラミド繊維複合材料
- 代表的な製造方法: ハンドレイアップ、真空バッグ、プリプレグ/オートクレーブ、RTM/インフュージョン
- 利点：軽量、耐腐食性、適応性
- 短所: 温度制限、衝撃による損傷の敏感さ、接合の複雑さ
2) 金属マトリックス複合材料（MMC）
金属マトリックス強化 セラミック 粒子または繊維。
- 例： アルミニウム + SiC粒子
- 利点: PMCよりも優れた高温耐性と耐摩耗性
- 短所: コスト、機械加工の課題、接合の制約
3) セラミックマトリックス複合材料（CMC）
セラミック繊維で強化されたセラミックマトリックス。
- 例： SiC / SiC
- 利点: 高温耐性、耐酸化性（システム依存）
- 短所: コスト、特殊な処理
4) 炭素-炭素（C/C）
マトリックスと強化材の両方がカーボンである特殊なクラス。
- 利点: 優れた高温性能 (特に低酸素環境)
- 短所：保護なしでは空気中で酸化される；処理に費用がかかる
複合材料の5つの例（構成 + 用途 + 実用上の注意点）
1) グラスファイバー（GFRP）：主力複合材
組成： ガラス繊維（多くの場合Eガラス）+ポリエステル、ビニルエステル、または エポキシ樹脂
使用場所（日常および産業）:
- 船体、パネル、風力タービンブレード
- 化学薬品タンク、配管、カバー/エンクロージャ
- はしご、格子、電気絶縁構造
人気の理由: 強度、耐腐食性、電気絶縁性、拡張性を備え、多くの部品に最適な価値のあるオプションです。
Clive の製造に関する洞察: GFRPは、耐熱性があるためよく選ばれます。 大きな部品サイズ and コスト目標 CFRPよりも優れています。ただし、注意が必要です エッジ仕上げ and あけた穴—密封されていない繊維は湿気を吸い上げ、過酷な環境では長期的な耐久性に問題が生じる可能性があります。
2) 炭素繊維複合材（CFRP）：剛性対重量比のチャンピオン
組成： 炭素繊維 + エポキシ（一般的）、場合によっては強化エポキシ、BMI、シアネートエステル、または熱可塑性樹脂
使用される場所:
- 航空宇宙用外板/補強材、UAV構造
- 高級スポーツ用品（自転車、ラケット）、ロボットアーム
- 低質量＋高剛性でダイナミクスが向上する器具
使用される理由: 炭素繊維の剛性対重量比は他に匹敵するものがありません。設計のたわみが制限されている場合、CFRPは革新的な可能性を秘めています。
人々が見逃すもの: CFRPはあらゆる方向で自動的に「強い」わけではありません。強度は レイアップ設計「カーボンファイバー」というラベルではありません。
Clive の製造に関する洞察: 気をつける ガルバニック CFRPが電解質の存在下でアルミニウムと接触すると、 アセンブリ、計画する 電気絶縁 （コーティング、バリア、適切なファスナーの選択）を検討し、どのように ドリル/皿穴 剥離なし。

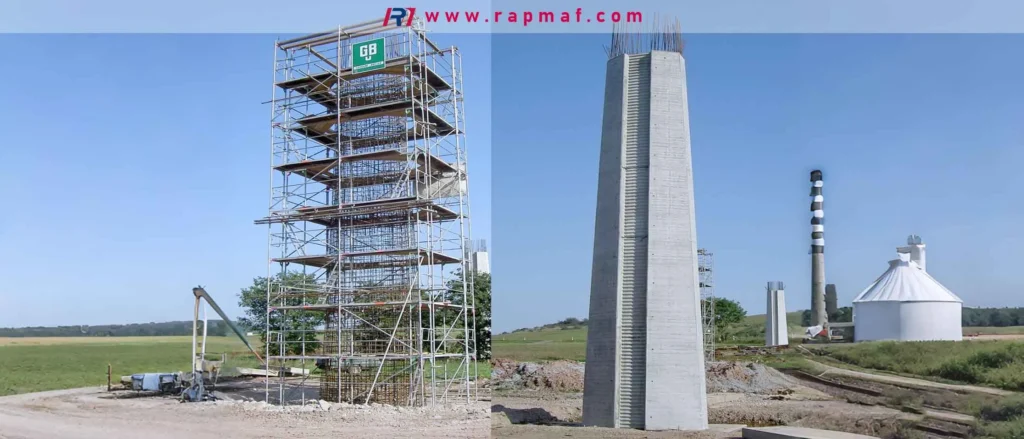

3) 鉄筋コンクリート：世界で最も多く使用されている複合材料（使用量ベース）
組成： 鉄筋、溶接金網、または繊維強化材で補強されたコンクリート（セメント＋骨材＋水）
使用される場所:
- 建物、橋、基礎、スラブ
- プレキャスト梁、柱、インフラ
なぜ効果があるのか コンクリートは圧縮に強いです。 鋼鉄は強い 張力下で。これらを組み合わせることで、ひび割れや腐食が適切に管理されていれば、強固な構造システムを構築できます。
エンジニアリングノート: 鉄筋コンクリートの性能は、以下の要素に大きく依存します。
- ひび割れ制御と荷重経路
- 補強の配置とカバー
- 曝露環境（塩化物、炭酸塩）
- 混合、養生、圧縮の品質

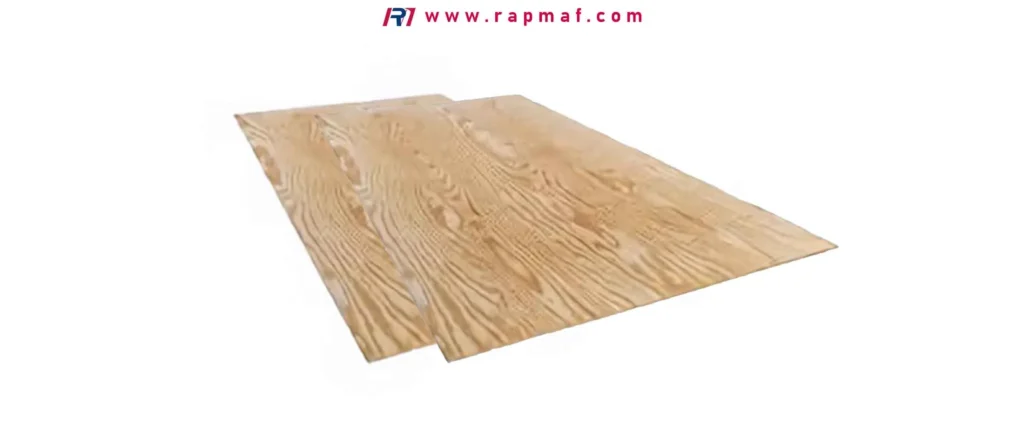

4) 合板（積層木材）：どこでも使える「静かな」複合材
組成： 接着剤で接着された木材のベニア板。通常は交差積層（木目方向が交互になっている）
一般的な用途：
- 建設用下地材（床/壁/屋根）
- 家具、キャビネット、梱包箱
- 治具と固定具
なぜ複合なのか: 交互に木目方向を変えることで反りが減少し、無垢材に比べて多方向の剛性が向上します。
Clive の製造に関する洞察: 合板は、 建築 重要です。同じ概念がCFRPにも当てはまります。つまり、基本成分よりも配向と積層順序が重要になる場合があります。

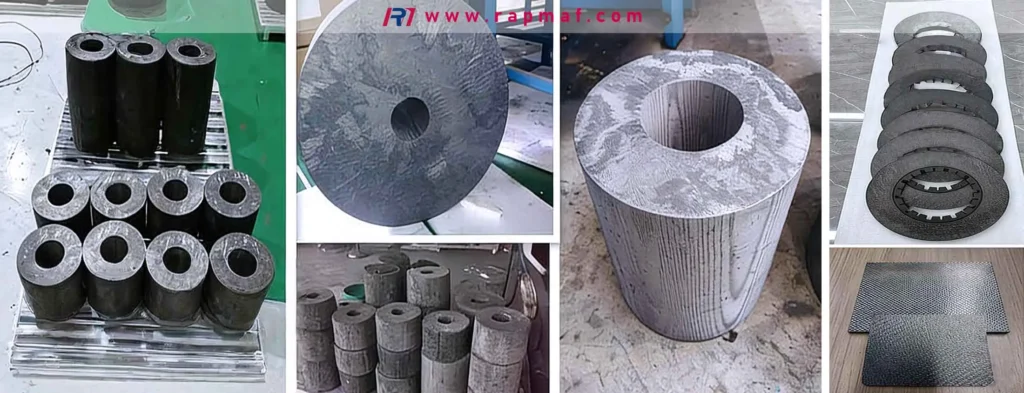

5) 炭素-炭素（C/C）：極度の熱に対して
組成： 炭素繊維＋炭素マトリックス（炭化、緻密化などの高温処理により製造）
使用される場所:
- 航空機ブレーキディスク
- 高温航空宇宙部品
- モータースポーツ用ブレーキシステム（用途により異なる）
選ばれた理由: 破壊されるような温度でも機械的特性を維持する ポリマー 行列。
重要な制限事項: 炭素は空気中で高温で酸化される。実際のシステムでは、 保護コーティング または制御された環境。
日常生活における複合材料の例（想像以上にたくさん）
すぐに「実際に見分ける」例が欲しい場合は:
- FR-4 印刷 回路基板：ガラス繊維＋エポキシ樹脂
- グラスファイバー製のはしごと格子: 耐腐食性 + 電気絶縁性
- 強化コンクリート: 現代のインフラのあらゆる場所で
- 合板: キャビネット、床、輸送用木箱
- スポーツ ギア: ヘルメット、スキー、自転車、パドル（多くの場合、繊維タイプのハイブリッド）
複合材料の10の用途（エンジニアリングアプリケーション）
ここでは、ユーザーが検索する内容と一致する 10 個の一般的なアプリケーション バケットを紹介します。
- 航空宇宙構造物 （スキン、フェアリング、内装パネル）
- 自動車の軽量化 （パネル、リーフスプリング、構造インサート - 設計により異なります）
- 風力エネルギーブレード （剛性と疲労性能に優れたGFRP/CFRPハイブリッド）
- 海洋構造物 （船体、デッキ、マスト）
- 構築 （鉄筋コンクリート、補強のためFRPラップ）
- 化学処理 （タンク、ダクト、配管）
- ディスプレイ・電子機器関連 （FR-4、ハウジング、絶縁部品）
- 工業オートメーション （軽量アーム、エンドエフェクタ、保護カバー）
- 医療機器 （補綴物、放射線透過性構造物 - 用途により異なる）
- 防衛/安全 （弾道および衝撃システム - 多くの場合アラミドベース）
複合材料の利点（およびトレードオフ）
優位性
- 高い重量強度と重量剛性 （特にCFRP）
- 耐食性 （特に化学/海洋分野におけるGFRP）
- カスタマイズ可能なプロパティ 繊維配向と積層設計を通じて
- 良好な疲労行動 正しく設計されている場合（応力源や不良接合部を避ける）
- 振動減衰 金属よりも優れていることが多い
- 部品統合: 特定の設計ではファスナー/溶接が少なくなる
トレードオフ（プロジェクトが問題に直面する箇所）
- 方向特性: 異方性は正しいレイアップ設計を必要とする
- 衝撃と「隠れたダメージ」: 剥離は視覚的には明らかではない場合があります
- 結合感度穴や留め具は剥離を引き起こす可能性があります。接着接合には厳格な表面処理が必要です。
- 熱限界 ポリマーマトリックス用
- 点検・修理 複雑さ
- ほこりと工具の摩耗 トリミング/ドリリング中（特にカーボンファイバー）
クライヴのメモ: 製造工程において、複合部品は頻繁に故障する エッジ、穴、皿穴、接着フランジ、インサート位置― きれいなラミネートの真ん中ではありません。ボルトの着脱を頻繁に行う必要がある設計の場合は、接合部の構造を早めに計画してください。
最も一般的に使用される複合材料は何ですか?
「一般的」という言葉が何を意味するかによって異なります。
- 建設業の世界規模生産量： 強化コンクリート 最も広く使用されている複合材料です。
- 製造された繊維強化複合材料によって： グラスファイバー（GFRP） 一般的に、コストとスケーラビリティの面から最も一般的です。
適切な複合材の選び方（実用チェックリスト）
高級感があるという理由で「カーボンファイバー」を選択する前に、次のチェックリストを実行してください。
- 荷重ケース: 張力/圧縮/曲げ/せん断 - 何が支配的でしょうか?
- 荷重方向: 繊維を主応力に合わせることができますか?
- 硬さ vs 強さ: たわみは主な制約か、それとも最終的な失敗か?
- 環境: 水、紫外線、化学物質、温度範囲、防火要件
- ダメージ許容度: 影響リスク; 検査可能性要件
- 参加アプローチ: 接着、ボルト締め、インサート、共硬化インターフェース
- 製法: インフュージョン/RTM/プリプレグ; 品質管理レベル
- 終了操作: トリミング、穴あけ、エッジのシーリング; 許容誤差
部品の形状と荷重パスをお知らせいただければ、コストを過剰に指定することなく、複合ファミリと製造可能なルートを推奨できる場合が多くあります。
よくあるご質問
複合材料5つとは何ですか?
広く知られている例としては、グラスファイバー（GFRP）、炭素繊維複合材（CFRP）、鉄筋コンクリート、合板、カーボン-カーボンの 5 つが挙げられます。
複合材料とは何か、また例は何ですか?
複合材料は、異なる構成要素を組み合わせて性能を向上させます。例: グラスファイバー、 で出来ている ポリマー樹脂中のガラス繊維.
複合語の一般的な例は何ですか?
日常生活において: 合板 and 強化コンクリート製造製品の場合： グラスファイバー 最も一般的なもののXNUMXつです。
工学における複合材料の例は何ですか?
航空宇宙構造における CFRP、耐腐食性タンクおよびパネルにおける GFRP、電子機器における FR-4、インフラストラクチャにおける鉄筋コンクリートなどは、一般的なエンジニアリングの例です。
結論
複合材料は次のように理解するのが最も適切です システム単一の素材ではなく、複数の素材を組み合わせています。グラスファイバーはコスト効率の高い耐久性を提供し、炭素繊維は重量に対する剛性を提供し、鉄筋コンクリートと合板は日常の構造物に広く利用され、炭素繊維は極限の温度条件に対応しています。最適な選択は、これらの素材を組み合わせることで生まれます。 建築＋製造方法＋共同設計 実際の負荷パスと環境を使用します。
部品の複合材料を評価する場合、私は ラピッドマニュファクチャリングのクライヴ—アプリケーション、厚さの制約、接合のニーズを共有していただければ、最適な複合ルートの選択をお手伝いします。 高性能で製造可能.
